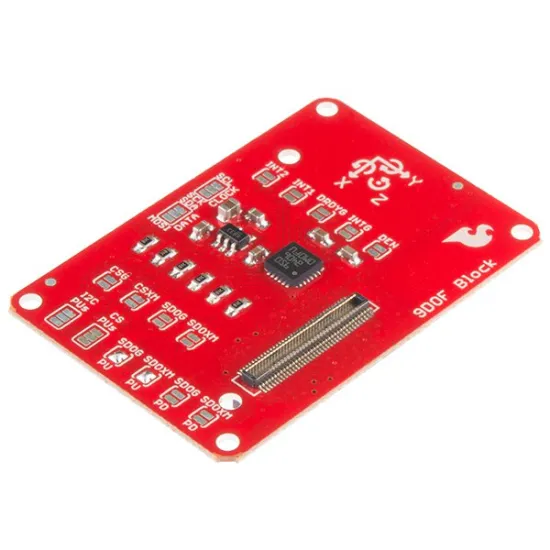

Bloc 9 degrés de liberté pour Intel® Edison

Bloc 9 degrés de liberté pour Intel® Edison

SparkFun | A-000000-01656
Besoin de transformer votre Intel® Edison en un véritable outil de navigation embarqué dans votre création IoT ? Le SparkFun Block for Intel® Edison – 9 degrés de liberté est la carte d’extension idéale ! FIN DE VIE.
Produit en fin de vie
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Transformez votre Intel® Edison en centrale à inertie avec le Block SparkFun 9 DOF !

Le block SparkFun 9 DOF - 9 degrees of freedom - fonctionne un peu à la façon d’un shield pour votre Intel® Edison. Il permet à celle-ci de gérer et d’enregistrer des données liées à la navigation (tangage, roulis, vitesse, etc.) en connectant simplement votre plate-forme Intel® Edison au connecteur 70 pins du block.

Le block SparkFun pour Intel® Edison 9 degrés de liberté exploite la centrale à inertie (IMU) LSM9DS0 et intègre donc :

  • 1 accéléromètre 3 axes
  • 1 gyroscope 3 axes
  • 1 magnétomètre 3 axes
  • Soit 9 degrés de liberté, comme le nom du block l’indique !



Le block communique par défaut avec votre carte Intel® Edison via le bus I2C (mode standard 100 kHz et mode rapide 400 kHz), mais vous pouvez également reconfigurer votre block pour utiliser le bus SPI (disponible en mode standard uniquement).

Chaque instrument inclus dans l’IMU LSM9DS0 dispose d’une vaste échelle de mesure :

  • Accéléromètre : ± 2, 4, 6, 8, ou 16 g
  • Gyroscope : ± 245, 500, et 2000 °/s
  • Magnétomètre : ± 2, 4, 8, ou 12 gauss



Bloc SparkFun 9 DOF pour Intel® Edison : Ajoutez une nouvelle corde à l’arc de votre Intel® Edison

Après la sortie de la carte Intel® Edison en automne 2014, SparkFun a eu l’idée brillante de mettre au point un ensemble de blocs permettant de développer certaines applications spécialisées avec Intel® Edison, de gérer de nouvelles données ou tout simplement de lui fournir l’énergie dont elle a besoin.

Il y a en tout 5 catégories de blocs différentes : Alimentation, Communication, Entrée, Sortie, et Fonctions spéciales.

Le bloc SparkFun 9 degrés de liberté pour Intel® Edison est un bloc « d’entrée » dans le sens où il fournit des informations à votre plate-forme Intel® Edison. Ici, il s’agit d’informations concernant le déplacement d’un objet.

Un tel bloc d’extension vous permet donc de créer un robot mobile intégrant la technologie de l’Internet des Objets.

Le block SparkFun 9 degrés de liberté vous permet ainsi de recueillir des données sur le déplacement, la vitesse, la direction de votre plate-forme robotisée mobile conçue avec Intel® Edison, pilotable par Bluetooth ou Wi-Fi !

Schéma du bloc 9 DOF pour Intel® Edison

Spécifications techniques du bloc 9 DOF pour Intel® Edison

  • IMU LSM9DS0 9 Degrés de liberté
  • 1 accéléromètre 3 axes : ± 2, 4, 6, 8, ou 16 g
  • 1 gyroscope 3 axes : ± 245, 500, et 2000 °/s
  • 1 magnétomètre 3 axes : ± 2, 4, 8, ou 12 gauss
  • Interface I2C : 100 ou 400 kHz
  • Interface SPI



Ressources du bloc SparkFun IMU 9 Degrés de liberté

Une documentation technique complète est à votre disposition pour étudier plus en détails les possibilités du bloc SparkFun IMU LSM9DS0 et de la carte Intel® Edison.

GitHub du Block SparkFun 9 DOF (en)

Téléchargement de logiciels (en)

Téléchargement de logiciels (en)

Tutoriels de l’Intel® Edison (en)

Débuter avec l’Intel® Edison (en)

Téléchargement de logiciels (en)

Site Internet Intel® Edison (en)

Présentation des Blocks SparkFun (en)

Fichiers Eagle - Block SparkFun 9 DOF (en)

Fichiers Eagle - Block SparkFun 9 DOF (en)
