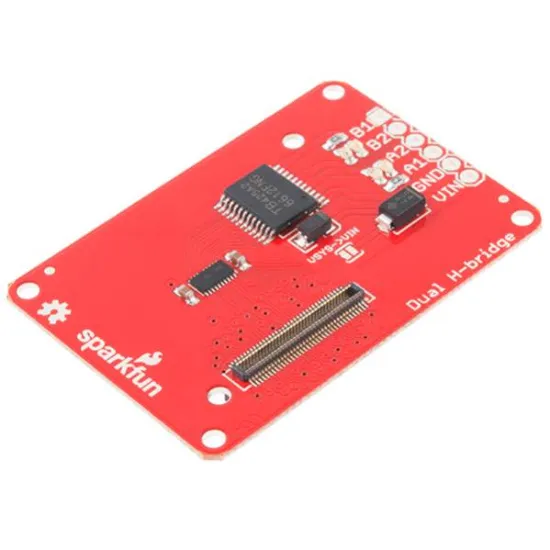

SparkFun Block pour Intel® Edison – Dual H-Bridge

Bloc double pont pour Intel® Edison

SparkFun | A-000000-01658
Fans de robotique, d’électronique embarquée et d’Internet des Objets, le bloc SparkFun pour Intel® Edison à double pont en H est fait pour vous ! Il vous permet en effet de contrôler 2 moteurs CC à balais dans une limite de puissance de 1 A chacun.
Produit en fin de vie
Quantité
Demande de devis

Plus d'infos
x
Plus d'infos

Blocs SparkFun pour Intel® Edison : Exploitez pleinement votre plateforme informatique Intel !

La carte Intel® Edison est une mini-plateforme informatique ultra-complète et puissante qui vous permet de développer toutes vos inventions dans le domaine de l’Internet des Objets, encore plus efficacement qu’une plateforme Arduino ou Raspberry Pi. Ultra-compacte, elle dispose pourtant d’un processeur Dual Core et intègre 1 module Wi-Fi et 1 module Bluetooth LE, ainsi qu’un connecteur 70 broches, incluant 40 broches GPIO avec UART, I2C, PWM, etc.

Pour vous permettre d’exploiter pleinement cette nouvelle carte, SparkFun a mis au point un ensemble de cartes à empiler sur votre Intel® Edison comme des shields sur une Arduino, via le connecteur 70 pins. Ces blocs vous permettent de conserver les avantages de la grande compacité de votre Intel® Edison tout en développant différentes spécificités : l’un de ces blocs peut ainsi vous permettre d’alimenter votre carte Intel® Edison, l’autre, de lui offrir des canaux PWM supplémentaires, ou de lui fournir des informations de navigation précises par le biais d’une centrale à inertie intégrée dans le bloc. Bref, vous disposez de toute une gamme d’outils très complets pour exploiter, et même multiplier les possibilités de votre Intel® Edison !

SparkFun Block pour Intel® Edison – Dual H-Bridge : Pilotez 2 moteurs DC !

Le SparkFun Block Dual H-Bridge pour Intel® Edison vous permet de brancher votre microcontrôleur à 2 moteurs DC à balai dans une gamme de tension allant de 2,7 à 15 V, pour un courant allant jusqu’à 1 A par moteur. L’alimentation de ces 2 moteurs sera assurée par une source extérieure à brancher aux broches Vin et GND du bloc.

Votre bloc SparkFun à double pont en H est isolé de la carte Intel® Edison par le biais d’un convertisseur de niveaux logiques.

Spécifications techniques du bloc à double pont en H SparkFun

  • Bloc SparkFun pour carte Intel® Edison
  • Isolation par convertisseur de niveaux logiques
  • Tension d’entrée : 2,7-15 V
  • Puissance d’entrée : 1 A par moteur
  • Prise en charge simultanée de 2 moteurs DC à balai
