SparkFun | A-000000-01668
Vous avez découvert les étonnantes possibilités de la carte Intel® Edison ? SparkFun vous offre une nouvelle façon de les exploiter avec ce kit de 4 blocks dédiés à l’interfaçage de votre carte.
Produit en fin de vie
Quantité

Plus d'infos
x
Plus d'infos

Bloc pour Intel® Edison : Exploitez les spécificités de votre Intel® Edison

Le microcontrôleur Intel® Edison vous fournit une plateforme informatique idéale pour la création de projets IoT (Internet Of Things), venue concurrencer des cartes électroniques telles que Arduino ou Raspberry Pi dans le domaine de l’Internet des Objets. Très compacte, elle est cependant équipée d’un module Wi-Fi et d’un module Bluetooth de type Low Energy, et s’intègre facilement dans les objets connectés de taille réduite ou vos projets domotiques de faible encombrement.

Pour préserver au mieux cette compacité tout en vous offrant la possibilité d’exploiter et de développer les capacités de votre carte Intel® Edison, SparkFun a conçu une gamme très complète de « Blocks », c’est-à-dire des cartes d’extension pour Intel® Edison, empilables comme des shields. Chacun de ces blocs est dédié à une fonction précise : alimentation, communication, signal de sortie ou d’entrée, etc. et l’on trouve plusieurs blocs SparkFun dans chacune de ces catégories.

Pack interface pour Intel® Edison: 4 façons de communiquer

Le Kit Intel® Edison interface multi-blocs KIT-13095 est conçu tout spécialement pour ceux qui souhaiteraient exploiter les possibilités de connexions du connecteur 70 pins de la carte Intel® Edison avec différents appareils ou modules périphériques.

Avec le kit d’interface pour Intel® Edison, vous disposez donc :

  • D’1 SparkFun Block I2C vous permettant d’instaurer une communication I2C avec n’importe quel capteur ou device fonctionnant avec ce type de communication. Il peut également fournir une alimentation 3,3 V en amplifiant la tension de sortie de 1,8 V des pins GPIO de l’Intel® Edison.
  • D’1 SparkFun Block PWM pour ajouter 8 canaux PWM d’une résolution de 12 bits aux 4 pins GPIO PWM déjà inclus dans votre Intel® Edison. Un bloc très utile pour contrôler LEDs et servomoteurs.
  • D’1 SparkFun Block ADC qui offre donc à votre Intel® Edison un convertisseur analogique-numérique pour interpréter les signaux de sortie analogiques de différents capteurs et autres devices. Il communique avec Intel® Edison via le bus de communication I2C.
  • D’1 SparkFun Block Dual H-Bridge (Double Pont en H) qui permet à votre Intel® Edison de gérer 2 moteurs DC à balai alimentés par une source extérieure connectée sur les pins Vin et GND du bloc (Jusqu’à 1 A par moteur, tension d’entrée maximum : 15 V).


La vidéo ci-dessous vous expliquera toutes les nouvelles fonctionnalités incluses dans le pack interface Sparkfun pour Intel® Edison (en) :

Spécifications techniques du pack interface pour Intel® Edison

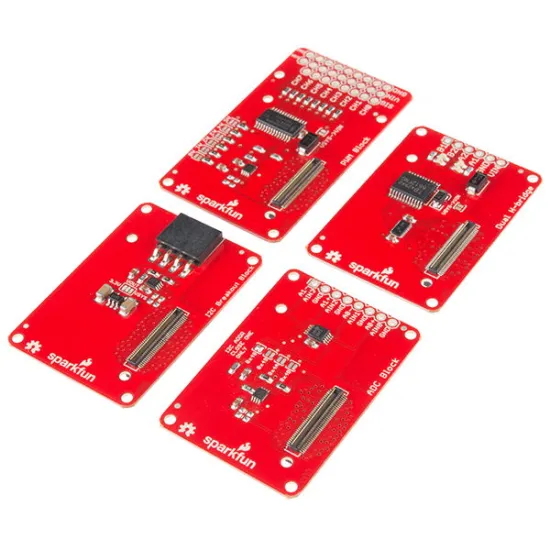

Le kit SparkFun Interface pour Intel® Edison contient :

  • 1 bloc I2C
  • 1 bloc PWM
  • 1 bloc ADC
  • 1 bloc Dual H-Bridge


Ressources du pack d’interface SparkFun pour Intel® Edison

Nous avons souhaité rassembler ici la documentation complète concernant les blocs SparkFun et la carte Intel® Edison pour vous permettre de mettre en œuvre au plus vite votre kit d’interface SparkFun :

Schéma du bloc I2C Sparkfun pour Intel Edison

Schéma du bloc I2C Sparkfun pour Intel Edison

Schéma du bloc PWM pour Intel Edison

Schéma du bloc PWM pour Intel Edison

Schéma du bloc ADC (CAN) pour Intel Edison

Schéma du bloc ADC (CAN) pour Intel Edison

Schéma du bloc Dual H-Bridge (Double-Pont) pour Intel Edison

Schéma du bloc Dual H-Bridge (Double-Pont) pour Intel Edison

Fichiers Eagle pour Intel Edison (en)

Fichiers Eagle pour Intel Edison (en)

Tutoriels Intel® Edison (en)

Présentation de la carte Intel® Edison (en)

Débuter avec la carte Intel® Edison (en)

Téléchargement de logiciels (en)

Communauté Intel Edison

Page Internet de la carte Intel® Edison (en)
