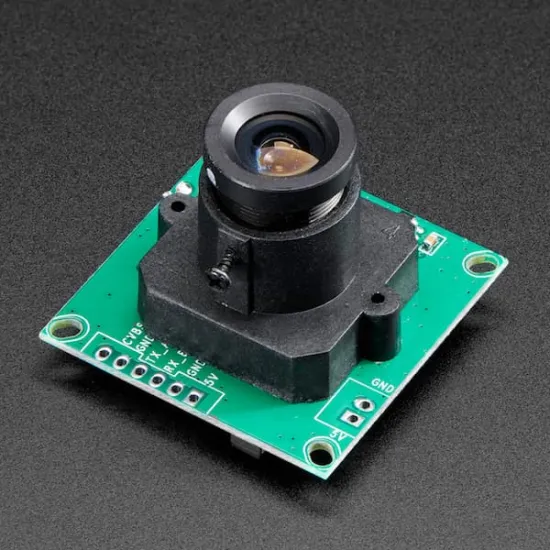

Caméra JPEG TTL avec video NTSC

Caméra JPEG TTL avec video NTSC

Adafruit Industries | A-000000-01690
Ce tout petit module camera avec détecteur de mouvement s’ajoute facilement à vos projets sur Arduino UNO ou Arduino Duemilanove en le connectant via un simple port série TTL.
48,40 €
TTC

Dont 0,01 € d'éco-participation

Quantité 6 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

Module caméra TTL avec détecteur de mouvement : vidéo et instantanés au format JPEG

Ce petit module caméra compatible Arduino vous permet de filmer des vidéos monochromes au standard NTSC, mais aussi d’enregistrer des instantanés en couleur tirés de ces vidéos, au format JPEG pour un stockage facilité sur carte SD. 3 formats d’images sont disponibles (640 x 480, 320 x 240, 160 x 120). La connexion de votre caméra JPEG avec vidéo NTSC ne nécessite qu’un port série TTL, ou bien 2 pins digitaux, pour une vitesse de transmission par défaut de 38400 bauds. Attention, ce module est compatible avec les versions UNO et Duemilanove de la carte Arduino, mais pas avec une Arduino MEGA.

Les petits bonus ? Cette caméra NTSC embarque également un détecteur de mouvement, et opère un réglage automatique pour la balance des blancs, le contraste et la luminosité. A vous cependant de régler la mise au point en fonction de ce que vous souhaitez filmer ou photographier !

Applications de la caméra JPEG port série TTL avec vidéo NTSC

Cette caméra JPEG est un accessoire de choix pour vos projets sur Arduino ! Elle vous permet en effet de mettre au point un système de surveillance vidéo pilotable jusqu’à 10-15 m de distance, ou bien d’embarquer un module vidéo sur votre drone ou votre plate-forme mobile pour filmer les aventures de votre robot. Cette caméra étant équipée d’un détecteur de mouvement, vous pouvez également créer un projet qui répondra aux sollicitations de votre caméra lorsque celle-ci capte un mouvement. Ce module peut également être utilisé dans vos projets de vidéo animalière.

Spécifications techniques du module camera JPEG TTL avec video NTSC

  • Dimensions du module : 32 x 32 mm
  • Capteur d’images : CMOS ¼’
  • Pixels CMOS : 30 M
  • Taille du pixel : 5,6 x 5,6 µm
  • Format de sortie d’image : JPEG
  • Balance des blancs automatique
  • Réglage de l’exposition automatique
  • Gain automatique
  • Obturateur électronique ERS
  • Rapport signal sur bruit : 45 DB
  • Plage dynamique : 60 DB
  • Gain analogique max. : 16 DB
  • Vitesse de trame : 30 images/seconde en 640 x 480
  • Mode de scan progressif
  • Vision angulaire : 60°
  • Portée du contrôle : 10 m, 15 m max (ajustable)
  • Taille de l’image : VGA (640 x 480), QVGA (320 x 240), QQVGA (160 x 120)
  • Vitesse de transmission : 38400 bauds par défaut, 115200 bauds max.
  • Courant d’alimentation : 75 mA
  • Tension opérationnelle : DC + 5 V
  • Communication : TTL 3,3 V (3 câbles TX, RX, GND) sur connecteur au pas de 2 mm



Ressources de la caméra JPEG TTL avec video NTSC pour Arduino

Nous avons regroupé ici différentes ressources utiles pour l’exploitation du module caméra NTSC pour Arduino :

Tutoriel complet de la caméra JPEG TTL avec video NTSC

Tutoriel complet (en)

Fiche technique du module

Fiche technique du module de la caméra JPEG TTL avec video NTSC(en)

Outil de gestion du processeur de signal numérique (en) (Windows)

Bibliothèque de la camera JPEG TTL sur la page Github

Bibliothèque NewSoft serial
