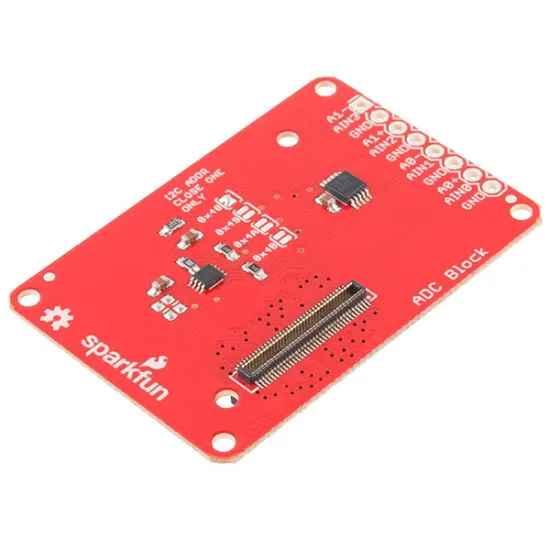

Bloc CAN pour Intel® Edison

Bloc CAN pour Intel® Edison

SparkFun | A-000000-01743
Le bloc convertisseur A/N pour Intel® Edison de SparkFun offre à votre microcontrôleur Intel® Edison un convertisseur analogique-numérique (CAN) communiquant via le bus I2C de votre carte.
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Ajoutez un convertisseur analogique-numérique à votre Intel® Edison

Le bloc SparkFun CAN est une carte de développement dédiée au microcontrôleur Intel® Edison, la nouvelle plate-forme informatique de création d’objets domotiques ou de projets IoT, venue rejoindre le marché des microcontrôleurs avec Arduino et Raspberry Pi.

Chaque bloc empilable SparkFun se connecte très simplement à votre Intel® Edison, et vous pouvez empiler plusieurs blocs pour développer les fonctionnalités de votre microcontrôleur, ou lui en ajouter de nouvelles !

Le bloc CAN pour Intel® Edison offre ainsi un convertisseur analogique-numérique ADS1015 TI au bus de communication I2C de votre microcontrôleur Intel. Celui-ci devient ainsi capable d’interpréter les signaux de sortie analogiques des différents appareils connectés, et de le convertir un signal numérique.

Bloc CAN pour Intel® Edison : 4 convertisseurs pour un seul microcontrôleur

Il est possible d’empiler jusqu’à 4 blocs CAN en-dessous d’une seule Intel® Edison, grâce aux cavaliers intégrés dans chaque bloc. Ces cavaliers permettent la sélection des adresses I2C esclaves sous 4 options différentes.

Votre convertisseur analogique-numérique peut être configuré de 2 façons :

  • Avec 4 canaux à sortie unique
  • Avec 2 canaux d’entrée/sortie


Spécifications techniques du bloc CAN pour Intel® Edison

  • Convertisseur analogique-numérique ADS1015 Texas Instruments
  • Convertisseur 12 bits delta-sigma avec multiplexeur analogique
  • Communication via le bus I2C de la carte Intel® Edison
  • Jusqu’à 4 blocs CAN utilisables avec la carte Intel® Edison
  • 4 canaux uniques ou 2 canaux différentiels configurables
  • Taux d’échantillonnage : 2,2 kHz


Ressources du bloc CAN pour Intel® Edison

Retrouvez ci-dessous les différentes sources documentaires et liens de téléchargement liés à l’utilisation de votre convertisseur A/N DEV-13046 :

Schéma bloc CAN pour Intel® Edison (en)

Fichiers Eagle pour bloc CAN pour Intel® Edison (en)

Tutoriels Intel®Edison pour Bloc CAN pour Intel® Edison (en)

Guide de démarrage pour Bloc CAN pour Intel® Edison (en)

Téléchargement de logiciels pour Bloc CAN pour Intel® Edison (en)

Fichiers design (GitHub) Bloc CAN pour Intel® Edison (en)
