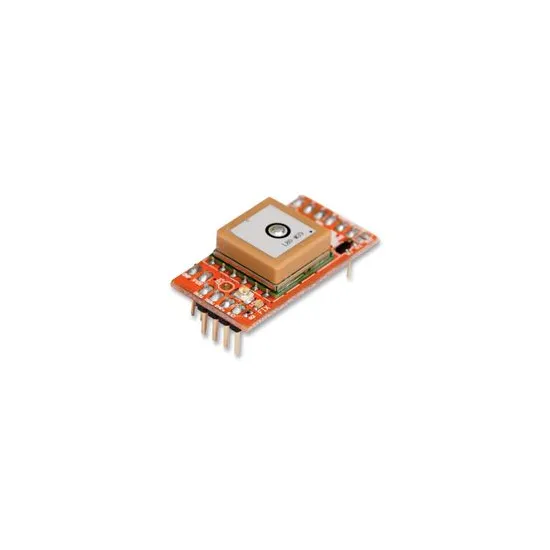

Module MicroStack GPS L80 pour Raspberry Pi

Module MicroStack GPS L80 pour Raspberry Pi

Microstack | A-000000-01678
Vous ne serez plus jamais perdu avec le module MicroStack GPS L80 pour Raspberry Pi, le module Plug & Play haute précision créé par les concepteurs des accessoires PiFace ! ARTICLE EN FIN DE VIE.
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Module GPS pour Raspberry Pi : La précision selon Microstack

Le module GPS pour Raspberry Pi Microstack est à la fois un module haute précision et un module très basse consommation, quel que soit le mode de fonctionnement sélectionné (acquisition, suivi ou localisation permanente).

Il offre pas moins de 22 canaux de suivi pour 66 canaux d’acquisition et délivre ses mesures rapidement et avec une faible marge d’erreur grâce à son antenne à plaque intégrée.

Il dispose en outre d’un enregistreur de données interne fonctionnant sans hôte ni flash externe. Outre les modes « suivi » et « localisation », le mode spécial « Always Locate » permet de vraies économies d’énergie en provoquant la mise en veille automatique de l’appareil quand le GPS ne détecte aucun mouvement.

Schéma du Module-MicroStack GPS L80 pour Raspberry Pi

Utilisation du module L80 GPS pour Raspberry Pi

Le module L80 GPS pour Raspberry Pi et Raspberry Pi 2 est un module Plug & Play conçu pour assurer une compatibilité totale avec les modèles Raspberry Pi A, Raspberry Pi B, Raspberry Pi A+, Raspberry Pi B+ et Raspberry Pi 2 modèle B.

Le système est très simple : utilisez l'adaptateur support de carte MICROSTACK pour Raspberry Pi pour connecter jusqu’à 2 modules Microstack simultanément.

Il vous suffit de connecter la carte d’interface sur votre Raspberry Pi, puis de brancher votre module L80 GPS dans la zone orange (zone SPI) de l’adaptateur (voir schéma ci-dessous). Vous pouvez commencer aussitôt à programmer et concevoir vos prototypes !

Emplacement du Module-MicroStack GPS L80 pour Raspberry Pi

Spécifications techniques du module GPS Microstack

  • Consommation très faible : 25 mA en mode acquisition, 20 mA en mode suivi, 3 mA en mode « Always Locate »
  • Plage d’alimentation VDD : 2,8 à 4,3 V
  • Intervalle de mise à jour : 1 à 10 Hz
  • Température de fonctionnement : -40 à 85°C
  • Altitude max : 18 km
  • Haute sensibilité -165 dBm @ suivi, -148dBm @ acquisition
  • Récepteur 1575,42 MHz
  • 22 canaux de suivi
  • 66 canaux d’acquisition
  • Précision PPS typique < 15 ns
  • Interface sérielle SDI, 4800 bps à 115200 bps, 9600 bps par défaut
  • Compatible avec DGPS et SBAS (WASS, EGNOS/MSAS/GAGAN)
  • Compatible avec les autres produits de la gamme Microstack
  • A combiner avec d’autres extensions Microstack



Ressources du module L80

La fiche technique et le tutoriel du module L80 vous permettront de démarrer très vite votre projet avec GPS intégré sur Raspberry Pi :
