Déclencheur de fichiers MP3

Déclencheur de fichiers MP3

Envie de dégainer vos morceaux MP3 favoris avec votre prochain projet électronique ? N’hésitez plus à appuyer sur la « gâchette » avec le déclencheur de fichiers MP3 (MP3 Trigger), un module audio facile à intégrer et à programmer ! ARTICLE EN FIN DE VIE.
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Déclencheur de fichiers MP3: 18 broches de déclenchement externes pour vos MP3

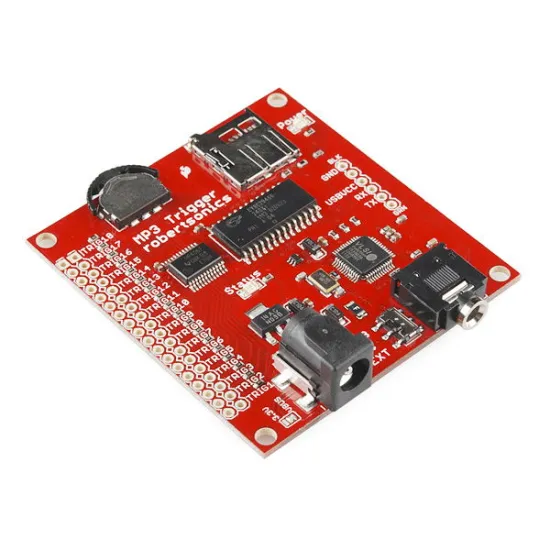

Basé sur le PSoC (Système sur Puce Programmable) CY8C29466-24SXI de Cypress, le module audio déclencheur de fichiers MP3 (MP3 Trigger) vous permet de restituer des fichiers MP3 stockés sur carte SD et de déclencher la lecture de ces fichiers présélectionnés via 18 entrées logiques.

Vous pouvez également utiliser le port de contrôle série en full duplex intégré à cette carte pour contrôler le transport et le déclenchement à distance de 256 pistes, ainsi que le volume en temps réel. Le petit plus : la carte dispose également d’un bouton de navigation manuelle pour la sélection de vos MP3 !

Vos fichiers MP3 peuvent être stockés sur carte Flash micro SD au format FAT16, ou sur SDHC au format FAT32. Attention, la carte de stockage Micro-SD n’est pas incluse avec votre module capteur audio.

Applications du déclencheur de fichiers MP3

Ce module de déclenchement MP3 est un accessoire indispensable pour tous ceux qui voudraient mettre au point leur premier lecteur MP3 programmable, ou qui souhaiteraient simplement personnaliser leur projet électronique avec leurs morceaux MP3 préférés !

Le MP3 Trigger est désormais pourvu d’un code optimisé pour la lecture stéréo en 192 Kbps, compatible avec une plus vaste gamme de cartes pour faciliter tous vos projets électroniques embarquant du son !

Spécifications techniques du déclencheur de fichiers MP3

  • Interface TTL série
  • Tension de fonctionnement minimum : 4,5 V
  • Tension de fonctionnement maximum : 12 V
  • Tension logique min. : 3,3 V
  • Tension logique max. : 5 V
  • Alimentation : 45 mA en veille, 85 mA en restitution
  • Système de fichiers : FAT16 (micro SD-SD standard) / FAT32 (SDHC)
  • Sortie audio stéréo sur fiche jack 3,5 mm
  • Liaison série full duplex, 8N1, 38,4 Kbauds


Ressources du module déclencheur de fichiers MP3

Le MP3 Trigger s’accompagne d’une documentation complète que nous avons réunie ici pour faciliter votre utilisation du module :

Guide de l’utilisateur (en)

Exemple de fichier d’initialisation pour MP3 Trigger (en)

Fiche technique (en)

Fiche technique de l’encodeur, décodeur et codec audio (en)

Note d’application VLSI pour la protection des courants de sortie analogiques (en)

Schéma du MP3 Trigger (en)

Fichiers PCB Eagle (en)
