Dagu | A-000000-01018
La mini-carte RS027 est un contrôleur pour deux moteurs à courant continu, jusqu’à 2,5 A en pointe, mais peut également piloter vos servomoteurs ou vos capteurs. Elle est compatible avec l'environnement Arduino. PRODUIT EN FIN DE VIE.
Produit en fin de vie
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

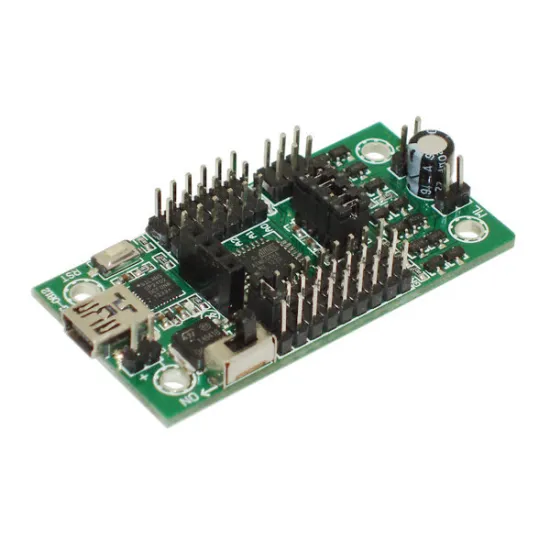

Mini-carte contrôleur RS027 compatible Arduino : pour vos moteurs CC et servomoteurs

La mini-carte contrôleur RS027 est conçue en première intention pour contrôler deux moteurs CC à balais. Elle est compatible avec l’environnement de développement Arduino et une carte Arduino NG (ou plus ancienne, à condition qu’elle soit compatible avec le microcontrôleur ATMega8A).

Chaque moteur peut être contrôlé jusqu’à 2,5 A en pointe. Cette carte permet également de contrôler jusqu’à 8 servomoteurs et/ou capteurs en utilisant les sorties digitales latérales présentes (D2, D3, D4, D5, D6, D11, D12 et D13). Vous disposez également de 6 entrées analogiques.

Sachez enfin qu’en retirant les 4 cavaliers dévolus aux deux moteurs, vous aurez accès à 4 entrées/sorties digitales supplémentaires : D7, D8, D9 et D10.

Alimentation de la carte de contrôle ATMega8A

Il existe 2 modes d’alimentation pour vos moteurs, servos et capteurs à partir de la carte de contrôle ATMega8A :

  • Le mode +5V vous permet d’alimenter vos capteurs et certains servomoteurs (à condition qu’ils ne soient pas trop gourmands en énergie) à partir du régulateur 5V ;
  • Le mode +Bat vous permet d’alimenter vos servos et vos moteurs directement à partir de la batterie, jusqu’à 9 V.



Spécifications techniques de la mini-carte contrôleur RS027

  • Alimentation à prévoir : 5 à 9 Vcc
  • Courant max. à 5 V : 500 mA
  • Microcontrôleur : ATMega8A avec Bootloader Arduino
  • Entrées/sorties:
    • 6 entrées analogiques
    • 8 entrées/sorties digitales pour capteurs/servos
  • Interface mini-USB et connecteur ISP
  • Protection contre les inversions de polarité
  • Bouton reset et indications par LEDs
  • Dimensions: 62 x 30 x 15 mm



Ressources pour la carte de contrôle RS027

Une question, un doute sur l’utilisation de votre carte de contrôle RS027 ? N’hésitez pas à consulter toute la documentation que nous avons prévue pour vous !
