Module Relais X1 2.0 Gadgeteer
Module Relais X1 2.0 Gadgeteer
Module Relais X1 2.0 Gadgeteer

Module Relais X1 2.0 Gadgeteer

GHI Electronics | A-000000-02082
Un module Gadgeteer pourvu d’un relais unique pour contrôler des tensions jusqu’à 250 V en courant alternatif, jusqu’à 30 V en courant continu, pilotables depuis votre carte Gadgeteer. FIN DE VIE
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

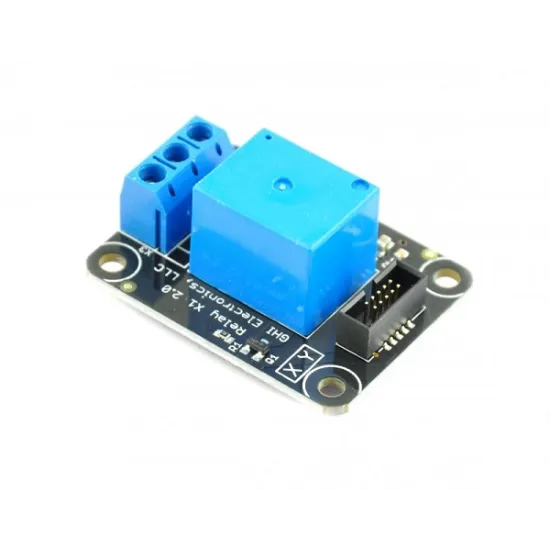

Module relais X1 2.0 Gadgeteer : le contrôle sous haute tension

A la manière d'un interrupteur, le module relais X1 2.0 de Gadgeteer est en mesure de contrôler aussi bien des tensions alternatives que des tensions continues. Connectez-le simplement au socket X ou Y de votre carte électronique Gadgeteer et observez le travail : vous pourrez dispenser jusqu'à 250 V (10 A) alternatifs, 30 V (20 mA) en continu, avec une déconcertante facilité !

Un module Gadgeteer revu pour plus de sécurité

Les modules relais Gadgeteer de version 1.3 et précédentes souffraient d'un problème de design qui les rendait périlleux à utiliser avec de fortes tensions. Plus aucun problème de ce genre avec le module X1 2.0 ! Veillez toutefois à ne pas vous lancer dans ce type de manipulation si vous n'êtes pas absolument sûr de vous. Dans le doute, la parole d'un électricien fait foi !

Spécifications techniques du module GHI Electronics RLYX2-GM-531

  • Socket X ou Y (GPIO 3 ou GPIO 7)
  • Compatible 5 V
  • Relais : 10 A-250 Vca ; 10 A-30 Vcc
  • Consommation : 0 @ 3,3 V ; 20 mA @ 5 V
  • Dimensions : 32 x 42 x 19,2 mm
  • Poids : 57 g
  • Câble Gadgeteer inclus
  • Conforme à la norme RoHS

Ressources du module relais X1 2.0

Evacuez tous vos doutes en consultant le schéma technique précis du module relais X1 2.0 !

Schéma de référence du relais Gadgeteer X1 2.0

Schéma de référence du relais Gadgeteer X1 2.0
