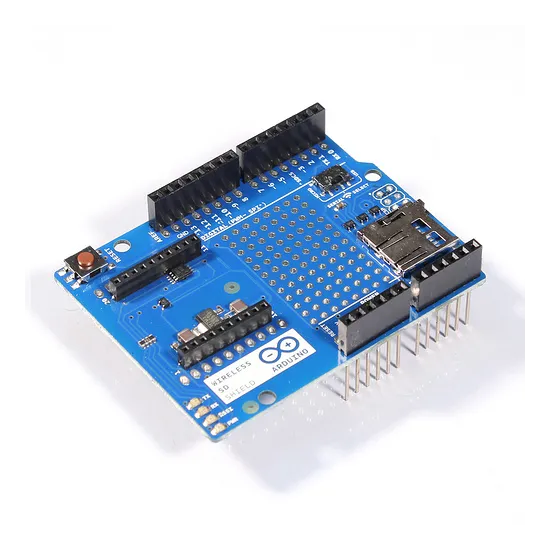

Proto Shield SD Sans fil

Proto Shield SD Sans fil

Arduino | A-000000-01893

Le shield Wireless Arduino vous permet de connecter un module Xbee à votre carte Arduino pour la doter d’une fonction de communication sans fil avec votre ordinateur. Vous disposez notamment d’un interrupteur permettant de passer d’un mode de communication à un autre.

Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Shield Arduino SD sans fil : offrez une nouvelle option à votre carte Arduino

Le shield Arduino SD sans fil est conçu pour accueillir un module Xbee de communication radio 2,4 GHz. Votre platine se retrouve ainsi équipée d’une fonction sans fil d’une portée de 30 m en intérieur, et jusqu’à 100 m en extérieur.

Le shield Wireless Arduino est compatible avec les modules Xbee de série 1 ou 2 (modules XBee 802.15.4, ZNet 2.5 ou ZB). Il est particulièrement conçu pour les cartes Arduino Uno et Mega 2560.

Vous pouvez ainsi utiliser une grande variété de modules Xbee sur votre Arduino, lui offrant les fonctionnalités correspondant à chaque module. Pour que deux modules de même famille puissent communiquer entre eux, vous devrez les placer tous deux sur le même réseau. Des exemples de paramétrage et de programmation sont disponibles sur le site Arduino.

Votre shield Arduino intègre également un port Micro-SD (carte micro-SD non fournie) pour l’enregistrement de vos données.

2 modes de communication sélectionnables sur votre Proto Shield SD Sans fil

A bord de votre shield Arduino se trouve un interrupteur vous permettant de sélectionner le mode Micro ou le mode USB :

  • En mode Micro : Les données transmises par votre microcontrôleur sont envoyées à l’ordinateur, soit en utilisant la communication sans fil offerte par le module Xbee correspondant, soit via une connexion USB.
  • En mode USB : Le module sans fil communique directement avec votre ordinateur sans passer par le microcontrôleur. Il est nécessaire d’intégrer à la programmation de votre Arduino une ligne de code vierge pour utiliser cette option.



Spécifications techniques du shield SD pour modules Xbee

  • Portée : 30 m en intérieur, 100 m en extérieur
  • Dimensions : 68 x 53 x 20 mm
  • Module Xbee non inclus, carte micro-SD non incluse



Ressources du shield SD sans fil Arduino

Besoin de précisions au sujet du shield SD sans fil Arduino A000065 ? Nous avons rassemblé ci-dessous de quoi compléter vos connaissances.
