Capteurs de réflexion infrarouge QTR-8RC

Capteurs de réflexion infrarouge QTR-8RC

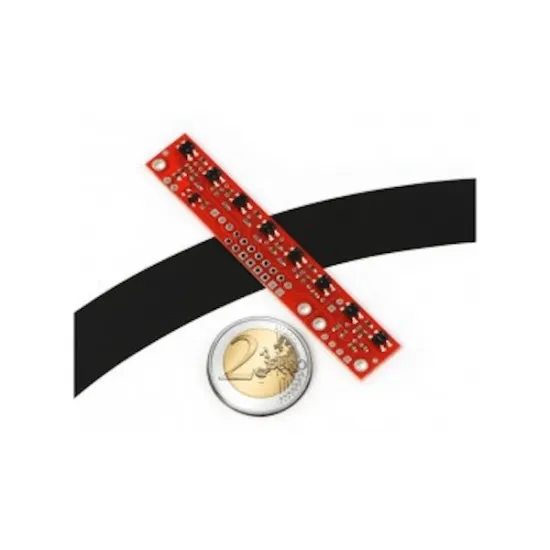

Ce groupe de capteurs de réflexion infrarouge compose un module détecteur de ligne QTR-8RC, à utiliser également pour la détection d'objets ou de surfaces réfléchissantes, idéal pour rendre vos robots mobiles vraiment indépendants et intelligents, ou pour tout autre projet nécessitant ce type de mesure.
8,26 €
TTC

Dont 0,01 € d'éco-participation

Quantité 9 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

Capteurs de réflexion infrarouge : toujours sensible avec le minimum d'énergie

Les deux principales qualités de ce groupe de capteurs de réflexion infrarouge?

Son acuité, tout d'abord, améliorée par ses entrées/sorties logiques mesurables (plus sensibles qu'une sortie analogique avec pont diviseur de tension). Sa plus faible consommation énergétique, ensuite, grâce au montage en série par paires de 8 émetteurs et 8 senseurs infrarouges d'une distance maximale de 9,5 mm (permettant donc au senseur de diviser sa consommation par 2).

Il s'agit également d'un module extrêmement léger, puisqu'il pèse à peine plus de 3 g. Le transistor MOSFET qui équipe ce module de capteurs peut désactiver ses LEDS infrarouges en fonction de ses besoins, réduisant d'autant sa facture énergétique quand le projet ne requiert pas l'utilisation du capteur, ou quand il nécessite tout simplement l'utilisation d'un senseur infrarouge.

Utilisation des capteurs de réflexion infrarouge QTR-8RC

En « première intention », ces capteurs de réflexion infrarouge QTR-8RC sont utilisés comme capteurs de ligne : il s'agit donc d'un module idéal pour un robot mobile avec suivi de ligne. Mais ce groupe de capteur se comporte également comme un détecteur d'objets, ou encore comme un senseur de surface réfléchissante.  Sachez également qu'en fonction de votre projet, il vous est possible de scinder cette barrette de 8 capteurs pour obtenir 6 capteurs d'un côté, et 2 capteurs de l'autre.

Spécifications techniques des capteurs de réflexion infrarouge QTR-8RC

  • Dimensions : 74.93mm x 12.7mm x 3.175mm (sans pinHeader)
  • Tension de fonctionnement: 3.3-5.0 V
  • Courant de fonctionnement: 100 mA
  • Sorties : 8 sorties compatibles avec I/O digitales qui peuvent être lues comme des impulsions (timed high pulse)
  • Distance lecture optimale: 3 mm
  • Distance de lecture maximale: 9.5 mm
  • Poids: 3.09 g (sans pinHeader)
  • Module fourni avec connecteur et résistance de 100 Ohms


Ressources des capteurs de réflexion infrarouge QTR-8RC

Pour aller un peu plus loin dans votre découverte de ce capteurs de réflexion infrarouge QTR-RC, nous vous conseillons de consulter la documentation suivante :

Guide d'utilisation (en) des capteurs de reflexion infrarouge QTR-8RC

Guide d'utilisation (en) des capteurs de reflexion infrarouge QTR-8RC

Informations d'utilisation (en) des capteurs de reflexion infrarouge QTR-8RC

Informations d'utilisation (en) des capteurs de reflexion infrarouge QTR-8RC

Librairie Arduino (en) pour capteurs de reflexion infrarouge QTR-8RC

Librairie Arduino (en) pour capteurs de reflexion infrarouge QTR-8RC

Librairie AVR C/C++ pour capteurs de reflexion infrarouge QTR-8RC

Librairie AVR C/C++ pour capteurs de reflexion infrarouge QTR-8RC

Instructions pas à pas pour la construction de pistes pour robots (avec la détection de ligne) (en) avec capteurs QTR-8RC

Instructions pas à pas pour la construction de pistes pour robots (avec la détection de ligne) (en) avec capteurs QTR-8RC

Fiche technique

Code douanier
95030070
Origine
US
