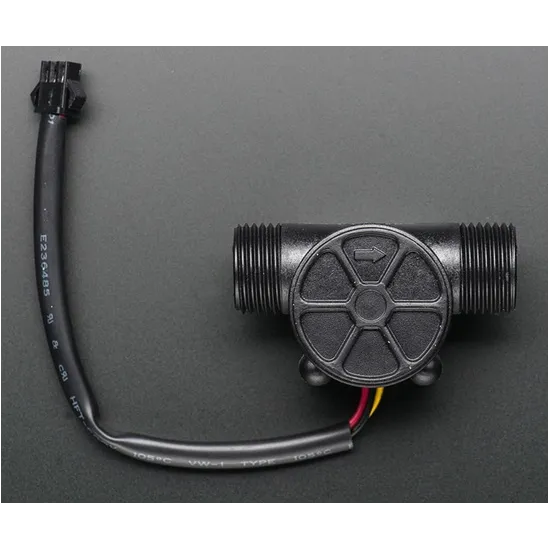

Fonctionnement du débitmètre en plastique fileté ½’’ NPS

Le débitmètre en plastique fileté ½’’ NPS est un module compatible Arduino qui vous permet de mesurer n’importe quel débit de liquide à un endroit précis.

Le débitmètre compatible Arduino se compose d’un capteur en forme de moulinet sur lequel vient s’attacher un petit magnet. De l’autre côté du tube, l’effet Hall permet de mesurer le nombre de rotations du moulinet, et donc le nombre d’impulsions.

On déduit le débit de ces impulsions, en sachant que chaque impulsion correspond à 2,25 millilitres.

Attention, les mesures peuvent être plus ou moins précises en fonction de la densité du liquide, de l’orientation du capteur et de l’intensité du débit.

Trois fils électriques de différentes couleurs sont reliés au débitmètre :

  • Le fil rouge doit être relié à l’alimentation ;
  • Le fil noir à la terre ;
  • Le fil jaune correspond à la sortie d’impulsion obtenue par effet Hall.



Applications du débitmètre Arduino

Utilisé judicieusement, le débitmètre Arduino peut s’avérer un accessoire très utile pour certains de vos projets électroniques, notamment :

  • Un projet électronique DIY pour potager
  • Un projet de système de refroidissement pour ordinateur DIY



Utilisé seul, ce débitmètre peut également vous permettre de repérer une fuite dans votre salle de bains ou votre cuisine !

Ou bien vous pouvez également, comme chez Adafruit, utiliser votre débitmètre pour le brancher sur une tireuse à bière et compter le nombre de verres servis et la quantité de bière consommée !

Spécifications techniques du capteur de mesure de débit liquide compatible Arduino

Spécifications électriques :

  • Tension de fonctionnement : 5 à 18 Vcc
  • Courant max : 15 mA @ 5 V
  • Débit de fonctionnement : 1 à 30 litres/minute
  • Plage de température de fonctionnement : -25 à 80°C
  • Taux d’humidité : 35 à 80 %
  • Pression d’eau maximum : 2 MPa
  • Cycle de travail de sortie : 50 % ± 10 %
  • Temps de montée en sortie : 0,04 us
  • Temps de chute en sortie : 0,18 us
  • Caractéristiques de l’impulsion du débit : Fréquence = 7,5 x débit (L/min)
  • Impulsions par litre : 450
  • Durée de vie : 300 000 cycles minimum



Spécifications mécaniques :

  • Connexions du tuyau : ½’’ (standard NPS)
  • Diamètre extérieur du tuyau : 19,8 mm
  • Diamètre du fil : 12,7 mm (1/2’’)
  • Dimensions : 63,5 x 35,5 x 35,5 mm



Ressources pour le débitmètre en plastique fileté

Voici une idée originale d’utilisation de votre débitmètre fileté, à tester en suivant les instructions de ce lien (en) : Le ‘’Kegomatic’’ (EN)

Voici également un exemple de montage pour tester rapidement le capteur (en).
