Touch Board

Carte Touch Board de Bare Conductive : une rivale de poids pour Makey Makey

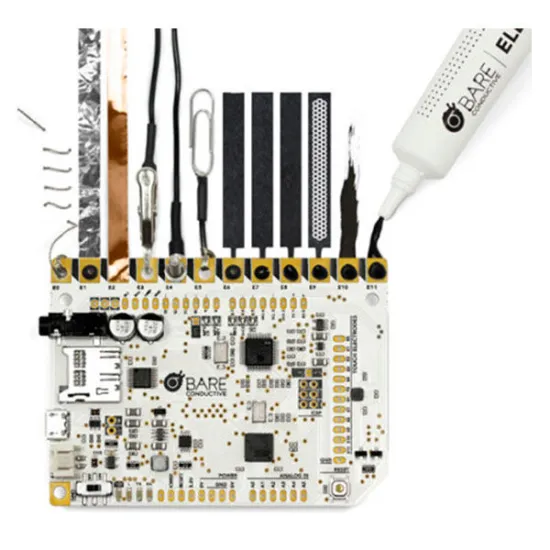

Les électroniciens amateurs de tous âges avaient vécu une petite révolution avec le kit Makey Makey, une carte HID permettant de métamorphoser n'importe quoi en un composant électronique interactif. La carte Touch Board fonctionne sur un principe similaire : 12 électrodes capacitives, des pins d'entrée/sortie pour déclencher un décodeur MP3, et suffisamment de mémoire pour stocker sons et autres fichiers multimédias.

Touch Board vous permet également de créer vos propres circuits facilement avec la peinture Bare Conductive (à acheter séparément), une peinture conductrice pour dessiner circuits électriques, boutons, capteurs, sur le papier comme sur les murs !

Une carte similaire à Arduino

L'autre bel avantage de Touch Board, c'est sa compatibilité matérielle et logicielle avec Arduino. Vous bénéficiez d'une tripotée de programmes et de lignes de codes qui vont enrichir l'environnement de programmation d'Arduino.

La communauté Bare Conductive, toujours très productive et pleine d'inventivité, a mis à votre disposition de très nombreux tutoriels sur le site du fabricant. Les projets les plus fous sont désormais à votre portée !

Spécifications techniques de la carte Touch Board

• Microcontrôleur Atmel ATmega32U4
• Circuit intégré tactile : semi-conducteur résurgent MPR121
• Circuit intégré du décodeur MP3 : Solution VLSI VS1053b
• Sortie audio : 15 mW dans 32 Ohms via un socket stéréo 3,5 mm
• Stockage amovible : jusqu'à 32 GB sur carte microSD
• Tension d'alimentation : 3-5,5 Vcc
• Tension de fonctionnement : 5 Vcc
• Courant de sortie max (rail 5 V) : 400 mA (100 mA au démarrage)
• Courant de sortie max (rail 3,3 V) : 300 mA
• Connecteur pour cellule LiPo 3,7 V : connecteur série 2 voies JST PH (pin 1 +ve, pin 2 –ve)
• Courant de charge de la batterie LiPo : 200 mA
• 12 électrodes à touche capacitive (8 peuvent être configurées comme des e/s numériques)
• 20 broches e/s numériques (3 pour le circuit MPR121, 5 pour le circuit VS1053b (l'échelle peut être déconnectée avec des gouttes de soudure))
• 7 canaux PWM (partagés avec les pins e/s numériques)
• 12 canaux d'entrée analogique (partagés avec les pins e/s numériques)
• Mémoire flash : 32 KB (ATmega32U4), dont 4 KB utilisés par le bootloader
• SRAM : 2,5 KB (ATmega32U4)
• EEPROM : 1 KB (ATmega32U4)
• Fréquence d'horloge : 16 MHz (ATmega32U4), 12,288 MHz (VS1053b)
• Courant cc par broche e/s : 40 mA en collecteur et source (ATmega32U4), 12 mA en source/1,2 mA en collecteur (MPR121)
• Résistance d'entrée analogique : 100 MOhms (ATmega32U4)
