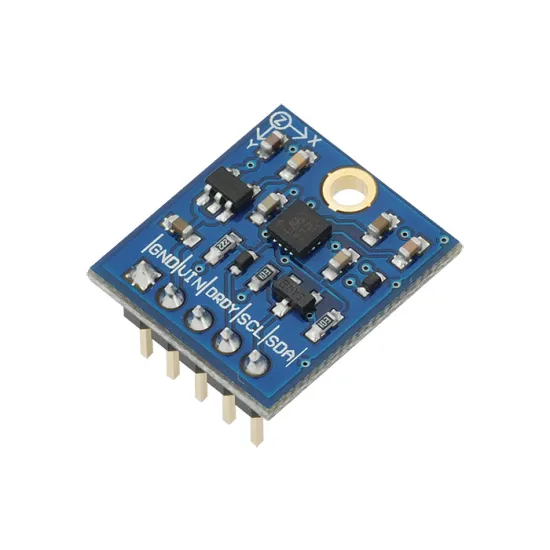

3-Achsen Kompassmodul HMC5883L
3-Achsen Kompassmodul HMC5883L

3-Achsen Kompassmodul HMC5883L

Parallax Inc. | A-000000-00830
Aufgrund seiner hohen Präzision ist das HMC5883L 3-Achsen Kompassmodul ein unerlässliches Element für Navigationssysteme, um mobile Roboter bzw. Drohnen einfach zu steuern und genaue Umgebungsmessungen vorzunehmen. AUSLAUFARTIKEL
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

Zuverlässigkeit des 3-Achsen Kompassmoduls HMC5883L

Der Sensor des 3-Achsen Kompassmoduls HMC5883L ist in der Lage, selbst bei schwachen Magnetfeldern Daten zu sammeln. Diese Daten werden in eine Differenzialspannung von 2,7 bis 6,5 Gleichstrom umgewandelt und auf 3 Achsen verteilt, um eine breite Palette von Mikrocontrollern mit verschiedenen Spannungen zu versorgen.

Der digitale Rohwert am Ausgang kann zur Berechnung von Richtungen, Positionen oder zur Messung von Erdmagnetfeldern verwendet werden (ob Magnetstärke oder Ausrichtung), wenn der Roboter mehrere Magnetfelder messen soll, die aus verschiedenen Richtungen kommen.

Für welche Art von Projekt eignet sich der Kompass HMC5883L?

Aufgrund seiner Konfiguration und digitalen Schnittstelle ist das Kompassmodul von Parallax ideal für den Einbau in eine Drohne oder in das Navigationssystem eines mobilen Roboters, die beide über ein eingeschränktes Platzangebot verfügen. Er lässt sich leicht in PBASIC, Spin oder C programmieren. Beispiele hierfür werden per Download zur Verfügung gestellt.

Videopräsentation des 3-Achsen Kompassmoduls HMC5883L :

Technische Daten des Kompasses HMC5883L

  • • Eine breite Palette von abgedeckten Magnetfeldern mit einer Genauigkeit von +/- 8 Gauss.
  • • Hohe Kompasspräzision mit einer Fehlerrate von nur 1 oder 2 Grad.
  • • Maximale Abtastrate am Ausgang: 160 Hz
  • • Über 3 Achsen gelieferter Direktstrom von 2,7 bis 6,5 Volt für eine breite Vielfalt an Mikrocontrollern
  • • Kommunikationsschnittstelle: I2C-Bus
  • • Maximale Kommunikationsfrequenz: 400 kHz
  • • Abmessungen: 1,8 x 1,7 cm
  • • Betriebstemperatur: von -30 bis +85°C

Dokumentation des 3-Achsen Kompassmoduls HMC5883L

Die nachstehenden Unterlagen helfen Ihnen dabei, sich im Handumdrehen mit dem 3-Achsen Kompassmoduls HMC5883L vertraut zu machen:

Technisches Datenblatt des 3-Achsen Kompassmodul HMC5883L

Technisches Datenblatt des 3-Achsen Kompassmodul HMC5883L

Technisches Datenblatt des 3-Achsen Kompassmodul HMC5883L

Technisches Datenblatt des 3-Achsen Kompassmodul HMC5883L
