Collecteur d’energie "Energy Harvester"

Le collecteur d’énergie : sources énergétiques et modes de restitution multiples

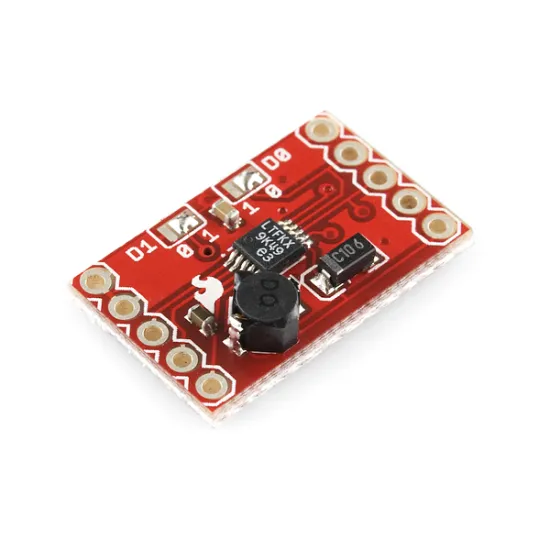

Collectez aisément des quantités infinitésimales d’énergie issues de sources piézoélectriques ou solaires avec le module Energy Harvester de SparkFun bob-09946. Celui-ci dispose de la technologie LTC3588 de Linear Technologies pour la collecte d’énergie piézoélectrique, et vous permet également de gérer une source DC, dans une limite de 20 Volts pour les deux types de sources. Votre collecteur d’énergie accumule un courant continu extrêmement faible et le restitue en quatre modes de voltages différents : 1,8 V, 2,5 V, 3,3 V et 3,6 V.

Applications du collecteur d’énergie

Ce collecteur d’énergie vous permettra d’alimenter de petits appareils par le biais d’une cellule photovoltaïque ou d’un courant piézoélectrique. La carte Energy Harvester peut ainsi fournir l’énergie suffisante au fonctionnement de votre électronique vestimentaire, de votre montre, ou de capteurs sans fils.

Le schéma du collecteur d’énergie est visible ci-dessous:

Spécifications techniques du collecteur d’énergie

• Entrée du courant de repos continu : 950 nA
• Entrée du courant de repos continu (en mode UVLO) : 450 nA
• Tension du courant d’entrée : 2,7 à 20 V
• Pont redresseur pleine onde permettant une perte minimale pour le courant de sortie jusqu’à 100 mA
• 4 sélections de tension du courant de sortie : 1,8 V, 2,5 V, 3,3 V et 3,6 V
• Convertisseur de Buck hystérétique DC/DC hautes performances intégré
• Shunt de protection du courant d’entrée, vous permettant de collecter jusqu’à 25 mA pour une tension d’entrée inférieure ou égale à 20V
• Système de verrouillage de sous-tension (UVLO)

A noter : Le collecteur d’énergie peut également être utilisé uniquement comme un régulateur de Buck « Nano Power ».

Ressources du collecteur d’énergie:

Vous trouverez dans les ressources ci-dessous des documents qui vous aideront à démarrer plus rapidement avec le collecteur d’énergie:

Schémas du collecteur d’énergie

Fichiers Eagle du collecteur d’énergie
