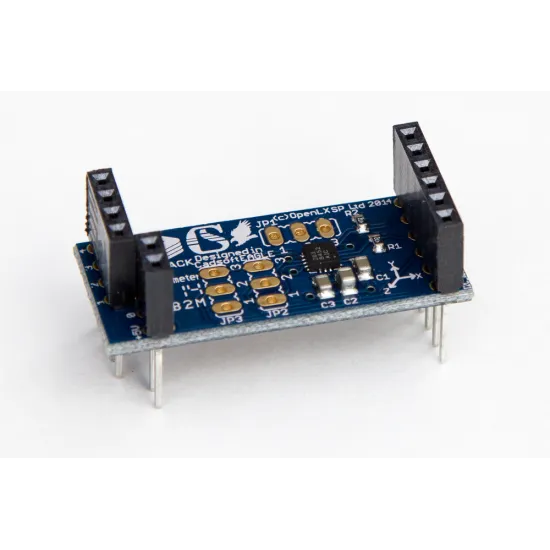

Accéléromètre 3-axes MICROSTACK pour Raspberry Pi
Accéléromètre 3-axes MICROSTACK pour Raspberry Pi
Accéléromètre 3-axes MICROSTACK pour Raspberry Pi

Accéléromètre 3-axes MICROSTACK pour Raspberry Pi

| A-000000-01676
Dernier-né des concepteurs des accessoires PiFace, l’accéléromètre 3 axes Microstack se connecte instantanément à votre Raspberry Pi via la carte d’interface Microstack pour vous permettre d’intégrer de nombreuses données liées au mouvement et à l’inclinaison. FIN DE VIE
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Microstack : Une nouvelle gamme d’accessoires complémentaires pour Raspberry Pi

Microstack, c’est une nouvelle gamme d’accessoires pour Raspberry Pi B, Raspberry Pi A+, Raspberry Pi B+, et maintenant Raspberry Pi 2 modèle B conçue par les créateurs des cartes d’extension PiFace, bien connues des utilisateurs de Raspberry Pi.

Pour la conception de leurs nouveaux accessoires pour Raspberry Pi, les petits génies de PiFace ont souhaité conserver l’idée de blocs empilables faciles à connecter et à mettre en œuvre.

On trouve pour l’instant dans cette gamme d’accessoires une carte d’interface (indispensable pour faire fonctionner les autres cartes d’extension) et 2 modules pour Raspberry Pi : 1 module GPS, et 1 accéléromètre 3 axes. Il suffit de connecter la carte d’interface à votre Raspberry Pi pour pouvoir installer rapidement l’un de ces modules, ou les 2 modules simultanément !

Accéléromètre 3 axes pour Raspberry Pi : 1 module, 2 configurations

L’accéléromètre 3 axe pour Raspberry Pi est un petit module Microstack à très basse consommation et à débit ultra-rapide incluant de nombreuses applications : détection de l’orientation, des tremblements sur les appareils d’entrée, et des mouvements physiques de toutes sortes (chute libre, chocs, trajectoire…).

Schéma du Accéléromètre 3 axes MICROSTACK pour Raspberry Pi

Le capteur d’accélération MMA8491Q intégré au module accéléromètre offre 2 configurations possibles : un capteur d’inclinaison à 45° et un accéléromètre à sortie numérique 14 bits. Ce module peut entrer dans la conception de contrôleurs de mouvements 3D et de systèmes de navigation embarquée pour robots mobiles et drones.

Spécifications techniques de l’accéléromètre Microstack

  • Consommation très faible : 400 nA/Hz
  • Débit de données ultra-rapide : ~700 us
  • Plage d’alimentation VDD : 1,95 à 3,6 V
  • Boîtier QFN : 3 x 3 x 0,65 mm avec inspection visuelle des brasures
  • Gamme pleine échelle ±8g
  • Sortie numérique 14 bits, sensibilité de 1 mg/LSB
  • Taux d’échantillonnage : < 1 Hz à 800 Hz
  • Interface numérique I2C (sortie 14 bits)
  • 3 axes, sorties d’inclinaison à 45°
  • Compatible avec les autres produits de la gamme Microstack
  • Peut être combiné avec d’autres extensions Microstack



Ressources de l’accéléromètre 3 axes Microstack

Apprenez tout ce que vous devez savoir sur l’accéléromètre 3 axes Microstack avec son manuel d’utilisateur :

Manuel d’utilisateur de l'accéléromètre 3 axes Microstack  pour Raspberry Pi (en)

Manuel d’utilisateur de l'accéléromètre 3 axes Microstack pour Raspberry Pi (en)
