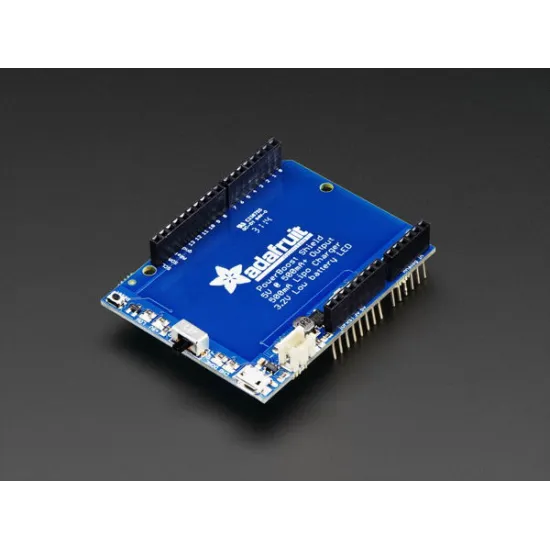

Shield Adafruit PowerBoost 500 - shield rechargeable 5V

Présentation du Power Shield rechargeable 5V PowerBoost 500 Adafruit

Adafruit a eu l’idée brillante de combiner son module PowerBoost 500 avec un shield compatible Arduino, alimenté avec une batterie rechargeable, capable de fournir une puissance de 500 mA à tous vos projets Arduino, avec des pics maximum de 1 A. Au-delà, un fusible protègera votre shield de tous les risques de surcharge.

Le PowerBoost Shield intègre un espace spécialement prévu pour y intégrer une batterie Li-Ion ou Lipo (idéalement de 1200 ou 2000 mA/h, mais vous pouvez également opter pour une batterie de 500 mA/h). Il suffit de brancher un câble micro-USB relié à une source d’alimentation (ordinateur ou adaptateur mural) pour recharger cette batterie. Quand la LED indicatrice de statut passe au rouge, c’est qu’il est temps de la nourrir ! 2 autres LEDS vous indiquent également à quel stade de chargement votre batterie se situe une fois celle-ci branchée.

Le Power Shield Arduino est également équipé d’un amplificateur/adaptateur DC/DC capable de booster la tension fournie par votre batterie (3-4 Vcc) pour obtenir une tension de 5,2 Vcc. Une LED bleue vous indique quand le booster est en train de fonctionner.

Utilisation du Power Shield rechargeable 5V PowerBoost 500 Adafruit

Vous recevrez votre Power Shield Arduino 500 mA en kit : un peu de soudure sera nécessaire pour assembler les connecteurs JST à votre shield pour que celui-ci puisse s’emboîter parfaitement sur votre Arduino (Uno, Duemilanove, Mega, Leonardo et Due ou toute autre carte compatible). Vous pouvez également placer votre shield d’alimentation sur un autre shield compatible Arduino, et la plupart des shields compatibles Arduino peuvent également être positionnés au-dessus du Power Shield. Attention, si vous souhaitez utiliser un shield doté de pins ICSP pour le transfert de données, il vous faudra impérativement placer votre PowerBoost Shield au sommet !

Avec ce kit vous bénéficiez également d’un switch on/off optionnel que vous pourrez souder pour éteindre et allumer manuellement votre Power Shield Arduino.

Une fois votre montage terminé et votre shield emboîté, vous obtenez un ensemble compact facile à transporter. Lorsque vous débranchez votre Arduino, le PowerShield 500 prend le relais et alimente votre projet sur demande, jusqu’à épuisement de la batterie !

Spécifications techniques du Power Shield rechargeable 5V PowerBoost 500 Adafruit

• Courant d’alimentation (max) : 1 A à 5 Vcc
• Courant d’alimentation (constant) : 500 mA à 5 Vcc
• Dimensions : 53 x 69 x 2 mm
• Hauteur (avec les connecteurs JST) : 8 mm
• Poids : 12,5 g

Ressources du Power Shield rechargeable 5V PowerBoost 500 Adafruit

Comme toujours avec les studios Adafruit, vous trouverez une présentation complète du Shield Arduino PowerBoost 5V sur le site du fabricant Adafruit (en). Vous y trouverez un guide complet d’assemblage.

Pour vous permettre une utilisation immédiate de votre PowerBoost Shield, voici également des schémas et notices techniques :

Schéma technique 1 du Power Shield rechargeable 5V PowerBoost 500 Adafruit

Schéma technique 2 du Power Shield rechargeable 5V PowerBoost 500 Adafruit

La notice de la puce utilisée pour le booster (en)

La notice de la puce utilisée pour le chargeur Lipoly (en)
