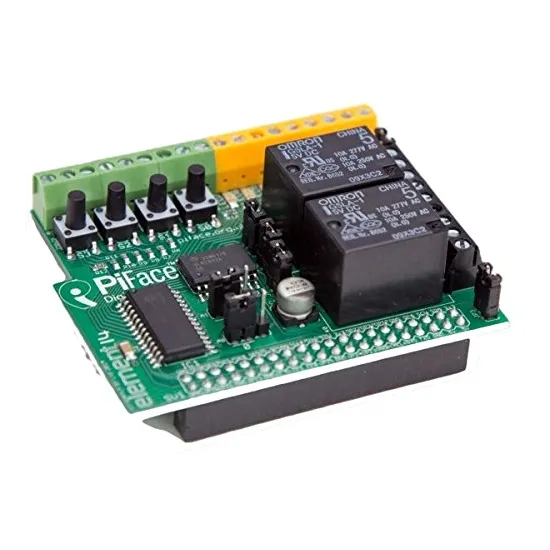

PIFACE DIGITAL 2 - Carte d'extension GPIO pour Raspberry Pi

PiFace Digital 2 : Ouvrez votre projet sur le monde

La carte d’extension PiFace Digital 2 vous permet d’équiper très facilement et rapidement votre Raspberry Pi d’une multitude de capteurs, boutons-pressoirs, moteurs ou LEDS connectés sur les 8 entrées et 8 sorties numériques du PiFace.

En pratique, votre RaspBerry Pi va pouvoir détecter le monde qui l’entoure : une porte qui s’ouvre ou se referme, un capteur de pression qui se déclenche, un bouton sur lequel on appuie, tous ces événement transmettront automatiquement des informations à votre microcontrôleur.

Et votre Raspberry Pi sera également capable d’intervenir sur le monde extérieur en pilotant moteurs, LEDS, et autres appareils à connecter sur les 8 sorties numériques du PiFace Digital 2 !

L’intérêt ? Réaliser facilement vos projets domotiques ou basés sur l’Internet of Things, mais aussi éveiller l’intérêt de vos élèves en leur proposant une carte d’extension GPIO polyvalente, programmable via Scratch, Python ou C !

PiFace Digital 2 : Conçue pour votre Raspberry Pi B+, A+ et Pi 2

Tous les utilisateurs de PiFace possédant une Raspberry Pi A+, Raspberry Pi B+, Raspberry Pi 2 modèle B ont fait le même constat : Certes, les connecteurs sont compatibles en théorie, mais ces produits sont franchement inconciliables en termes de mécanique, avec une carte d’extension GPIO connectée de guingois, en appuyant de surcroît sur le connecteur USB du microcontrôleur, avec les effets que vous devinez (courts-circuits, faux contacts, etc.).

Une solution de secours avait été mise au point par un blogueur astucieux qui proposait l’ajout d’un stacking header pour rehausser la carte PiFace Digital. On y gagnait en connexion sécurisée, mais pas en compacité.

Aujourd’hui, la mise sur le marché de la PiFace Digital 2 résout tous ces problèmes puisqu’elle est mécaniquement et électroniquement parfaitement compatible avec la Raspberry Pi B+, la Raspberry Pi A+ et la Raspberry Pi 2 modèle B.

Ces composants s’emboîtent à merveille, pour un ensemble le plus compact possible, un vrai plus pour vos projets en Internet des Objets de faible encombrement !

Spécifications techniques de la carte d’extension pour Raspberry Pi B+

• 8 entrées numériques
• Quatre boutons poussoirs et quatre LED connectés sur 4 des entrées
• Deux relais (10A) en sortie pour un contrôle facile de charges importantes
• Un tampon pour protéger le GPIO du Raspberry Pi
• Format adapté aux cartes Raspberry Pi A+, Raspberry Pi B+ et Raspberry Pi 2 modèle B
• Facile à connecter grâce aux borniers à vis
• Facile à programmer avec les bibliothèques C, Scratch et Python
• Sorties : 8 sorties à collecteur ouvert équipées de LED et 2 relais
• Entrées et commutateurs - 4 x clic momentanés commutateurs, 8 entrées numériques
• Emulateur graphique
• Température de fonctionnement : -40 à 85°C



  Ressources de la carte d’extension GPIO

  Retrouvez la présentation complète de la carte d’extension GPIO PiFace 2 en suivant ce lien :

  • Manuel d’utilisateur du PiFace Digital 2
