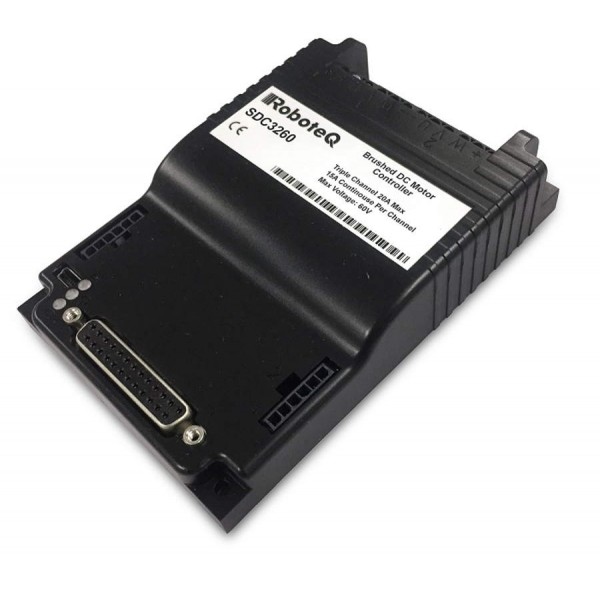

Controller für Bürstenmotoren Roboteq 3 x 20A 60 V - SDC 3260

Roboteq-Controller SDC 3260: Hohe Leistung

Der Controller SDC 3260 enthält einen 32-Bit-Mikrocontroller und einen Quadratur-Encoder und erzeugt Algorithmen zur Bewegungssteuerung mit hoher Zuverlässigkeit. Er verfügt über drei Steuerkanäle und eine Trapezansteuerungs-Funktion. Damit ist er in der Lage, auch Motoren ohne Hall-Effekt-Sonde zu steuern.

Sie können zwei der drei Kanäle des Controllers unabhängig oder synchron einsetzen, um ein Mobilgerät zu steuern. Die Verbindung per CAN-Bus erlaubt den Anschluss von bis zu 127 Roboteq-Motorsteuerungen über ein einfaches Twisted-Pair-Kabel. Das Modell SDC 3260 verfügt über analoge und digitale Ein- und Ausgänge und Impulse, die Sie ganz nach Bedarf zuweisen können.

Zahlreiche Kommunikationsmodi verfügbar

Der dreikanalige Roboteq-Controller SDC 3260 passt sich an eine Vielzahl von Kommunikationswegen an, um Ihre Befehle zu konvertieren. Er lässt sich über ein Funksignal, per PC mit USB- oder RS232-Verbindung, über einen analogen Joystick oder ein API steuern.

Programmieren Sie Ihren Controller mithilfe einfacher MicroBasic-Scripts. Sie können diese Scripts mithilfe des PC-Hilfsprogramms RoboRun+ bearbeiten und kompilieren. Eine Pro-Version steht zur Verfügung, falls Sie mehr als 50 Zeilen Quellcode erstellen müssen.

Technische Daten des Controllers SDC 3260

• Kompatibler Motortyp: CC -Bürstenmotor
• Spannung: Max. 60 V
• Anzahl der Kanäle: 3
• Richtung: vorwärts/rückwärts
• Leistung pro Kanal: max. 20 A
• Kontinuierliche Leistung pro Kanal: 15 A
• Widerstand ON: 9 MOhm
• Stromversorgung: verschraubbarer Terminal
• Trapezfunktion ohne aktivierte Sonde
• Feldorientierte Regelung (FOC)
• Kommunikation: analog, RS232, RS485, USB, CAN-Bus, Fernsteuerungssignal
• Programmierung: MicroBasic-Scripts
• Kontrollschleife: 1 ms
• Regenerative Bremsung
• Analog-Eingänge: max. 8
• Digitale Eingänge: max. 10
• Digitale Ausgänge: 4
• Impulseingänge: max. 8
• Mit Encoder
• Kühlung durch integrierte Wärmeableitung
• Safe Torque Off (STO): nein
• Abmessungen: 123 x 83 x 25 mm
• Gewicht: 100 g

Ressourcen für den Bürstenmotor-Controller SDC 3260

Wir stellen Ihnen eine komplette Bibliothek an Ressourcen für Ihren Roboteq-Controller SDC 3260 zur Verfügung. Bedienen Sie sich einfach!

• Produktdatenblatt (en)
• Erratum Produktdatenblatt (en)
• Benutzerhandbuch Controller Roboteq v2.0 (en)
• Benutzerhandbuch: Roborun+ (en)
• PC-Hilfsprogramm Roborun+ (en)
• Handbuch für MicroBasic-Scripts: (en)
• Handbuch zur Einrichtung eines CAN-Netzwerks (en)
• ModBus-Handbuch (en)
