Arduino Mini 05

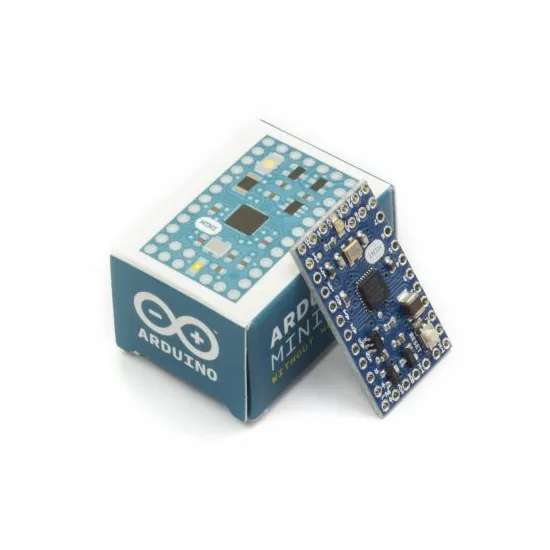

Carte Arduino Mini 05 : Compacte, elle fait pourtant le maximum !

Vous ne regretterez pas d’avoir favorisé la version Mini à une carte Arduino standard. Elle est en effet basé sur un microcontrôleur ATMega328, est dotée de 14 entrées/sorties, dont 6 sorties PWM et 8 entrées analogiques. La carte Arduino Mini 05 est également équipée d’un oscillateur électronique de 16 MHz, d’une connexion RS TTL, d’un connecteur ICSP et enfin, d’un bouton Reset.

Sur cette version de la Mini Arduino, le microcontrôleur est préflashé avec un bootloader STK500. Mais vous pouvez également contourner le bootloader pour utiliser votre carte avec ICSP, une programmation série « En circuit ».

Attention : La programmation de la Mini 05 nécessite un adaptateur USB Série, un adaptateur USB TTL Série ou encore RS232 TTL Série.

Arduino Mini 05 : Nouvelles performances

Pour la nouvelle version de sa carte Mini, Arduino a choisi de conserver les vraies bonnes idées de la version 04, tout en offrant à la nouvelle révision un microcontrôleur plus puissant : l’ATMega328 au lieu de l’ATMega168. Vous conservez cependant la même configuration des broches, tout en gagnant, sur la version 05, le très pratique bouton Reset ! La Mini 05 facilite également la mise en place de vos circuits en vous permettant d’installer tous vos composants sur le dessus de la carte !

Spécifications techniques de la Mini Arduino 05

• Microcontrôleur : ATMega328
• Tension opérationnelle : 5 V
• Tension d’entrée : 7-9 V (prenez garde de ne jamais dépasser 9 V sous peine d’endommager gravement votre carte.)
• Broches digitales : 14 (dont 6 sorties PWM)
• Broches d’entrée analogiques : 8 (dont 4 broches connectées)
• Courant continu par broche I/O : 40 mA
• Mémoire flash : 32 KB
• SRAM : 2 KB
• EEPROM : 1 KB
• Fréquence d’horloge : 16 MHz

Ressources pour la carte Arduino Mini 05 :

Vous trouverez ci-dessous des ressources pour démarrer rapidement avec votre carte Arduino Mini 05 :

Les fichiers Eagle de la carte Arduino Mini 05 (en)

Le schéma de la carte Arduino Mini 05

Le guide de la Mini Arduino

Supplément d’informations sur la Mini 05 (en)
