Arduino LilyPad USB - ATmega32U4

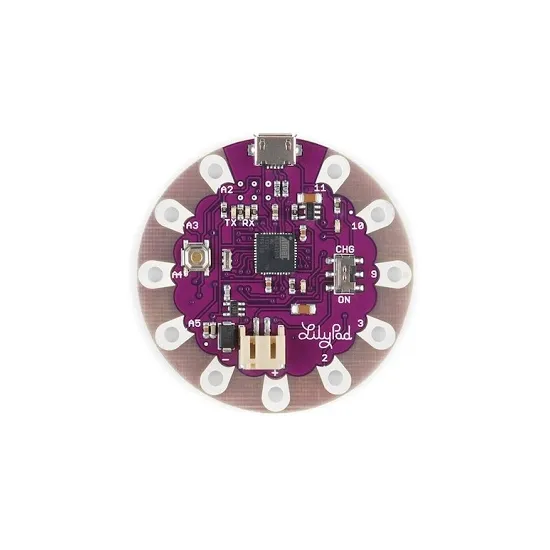

Composition de la carte Arduino Lilypad USB d’Arduino

La Lilypad USB est une carte embarquant le microcontrôleur ATmega32u4 : Plus fréquemment utilisé avec les cartes Arduino Leonardo, le microcontrôleur ATmega32u4 présente le grand avantage d’intégrer 2 protocoles USB pouvant fonctionner simultanément.

La carte Arduino Lilypad USB est équipée de 9 broches d’entrée/sortie : 4 d’entre elles pourront être utilisées comme des sorties PWM, et 4 autres, comme des entrées analogiques. Elle dispose également d’un résonateur électrique de 8 MHz, d’une connexion micro-USB et d’un connecteur JST permettant l’alimentation via batterie LiPo de 3,7 V.

La carte Arduino Lilypad USB peut être alimentée par connexion micro USB grâce à son microcontrôleur ATmega32u4.

L’innovation de la carte Arduino Lilypad : son microcontrôleur USB

Ce qui permet à la carte Arduino Lilypad de faire la différence par rapport aux autres modèles de la série, c’est bien sûr son microcontrôleur ATmega32u4 (le u signifiant USB). En général, les cartes Arduino Lilypad sont équipées d’un microcontrôleur ATmega168V ou ATmega328V. Ce type de microcontrôleur impose l’utilisation d’un adaptateur port USB à port série. Avec l’ATmega32u4, une telle précaution devient inutile puisque votre ordinateur va reconnaître votre carte Arduino Lilypad USB comme une souris et un clavier, tandis que la liaison série CDC peut continuer à envoyer ou recevoir des informations. Ainsi, vous pouvez raccorder votre carte Arduino Lilypad USB directement à votre ordinateur par le biais d’un câble USB pour démarrer, ou bien utiliser plus simplement votre batterie LiPo.

Spécifications de la carte Arduino Lilypad USB

• Microcontrôleur : ATmega32u4
• Mémoire flash : 32 KB, dont 4 KB utilisés par le bootloader
• SRAM : 2,5 KB
• EEPROM : 1 KB
• Tension opérationnelle : 3,3 V
• Tension d’entrée : 3,8 à 5 V
• Broches digitales entrée/sortie : 9
• Canaux PWM : 4
• Canaux d’entrée analogique : 4
• Puissance du courant direct par broche I/O : 40 mA
• Fréquence d’horloge : 8 MHz

Ressources pour la carte Arduino Lilypad USB :

Vous trouverez ci-dessous des documents pour vous aider à démarrer avec la carte Arduino Lilypad USB :

Fichiers EAGLE de la carte Arduino Lilypad USB (en)

Schéma de la carte Arduino Lilypad USB (en)
