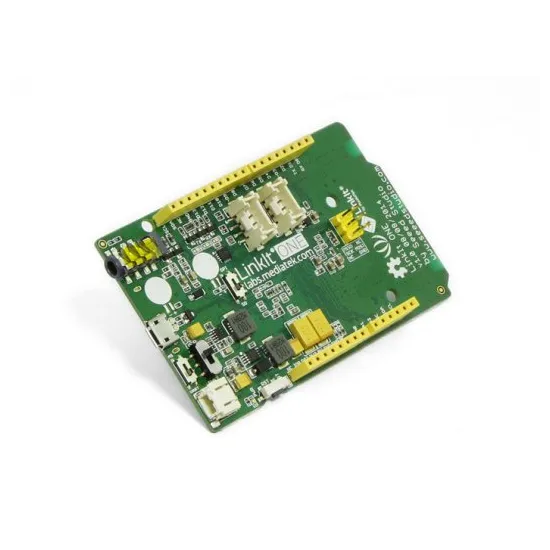

Carte LinkIt ONE

Carte LinkIt ONE

Seeed Studio | A-000000-02121

Seeed Studio et MediaTek se sont alliés pour produire un petit bijou : la carte LinkIt ONE. Compatible Arduino, Grove et embarquant les fonctions GSM, GPRS, Wifi, Bluetooth BR/EDR/BLE, GPS et audio, nous la recommandons pour vos projets dans l'Internet des Objets ou les vêtements connectés.

Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Présentation de la carte de développement LinkIt ONE de Seeed Studio et Mediatek

Voici la carte de développement LinkIt ONE, une plateforme conçue par Seeed Studio et MediaTek et qui utilise le savoir de ces deux entreprises en matière d'Open Hardware, d'Internet des Objets (IoT) et de technologies Wearable.

La plateforme LinkIt ONE est destinée au prototypage et à l'évaluation. Cette carte a été spécialement développée pour des applications dans l'Internet des Objets (IoT) et les vêtements connectés (Wearable). Analyser votre conduite en voiture, optimiser la collecte des déchets et du recyclage dans un votre quartier, ou retrouver votre voiture garée, ne sont que quelques exemples des nombreux projets réalisables grâce à la carte LinkIt ONE !

La carte LinkIt ONE a été pensée pour les makers mais également pour l'apprentissage de la programmation et de l'électronique dans les écoles d'ingénieurs ou les cours de technologie au collège et au lycée. Deux kits complémentaires sont d'ailleurs disponibles, chacun comprenant plusieurs éléments de base qui vous permettront de réaliser rapidement et facilement des montages et projets électroniques :

  • Le Starter Kit Grove pour LinkIt ONE comprend les modules Grove les plus populaires pour la réalisation de projets IoT (Internet des Objets) et vous permettra de facilement mettre en forme vos idées
  • Le Kit de base SideKick pour LinkIt ONE, qui inclut de nombreux composants de base pour l'électronique (breadboard, câbles jumper, résistances, leds, interrupteurs...) vous aidera à vous familiariser rapidement avec votre nouvelle carte LinkIt ONE



Une présentation complète de la carte LinkIt ONE en vidéo

La plateforme LinkIt ONE est une carte de développement performante et polyvalente. Elle est équipée du processeur SoC MT2502A, considéré comme l'un des meilleurs pour les technologies Wearable. Elle embarque les fonctions suivantes : GSM, GPRS, Wifi, Bluetooth BR/EDR/BLE, GPS et audio, ce qui en fait une carte de développement très complète et versatile !

Elle dispose d'un port micro-SD et d'un port pour carte SIM (cartes non incluses). La LinkIt ONE est également compatible avec l'environnement de développement Arduino, et possède un brochage similaire permettant de raccorder un grand nombre de capteurs, périphériques et shields Arduino.

La LinkIt ONE est aussi compatible Grove, mais attention, tous les modules Grove ne sont pas compatibles avec cette carte, voici une liste des capteurs Grove compatibles avec la carte LinkIt ONE.

Programmation de la carte LinkIt ONE

Pour commencer à coder avec votre carte LinkIt ONE, il vous suffira de suivre les étapes ci-dessous :

  1. Installer la dernière version Windows ou MAC OS du logiciel Arduino (Arduino IDE)
  2. Inscrivez-vous sur MediaTek Labs
  3. Téléchargez le guide du développeur LinkIt
  4. Installez le SDK LinkIt pour Arduino
  5. Vérifiez que le firmware de la carte LinkIt ONE soit à jour
  6. Ouvrez le logiciel Arduino, allez dans "Tools", choisissez "Boards" et sélectionnez "LinkIt ONE"Vous êtes maintenant prêt à coder et à commencer votre projet DIY !



Spécifications techniques de la carte LinkIt ONE

  • Microprocesseur: MT2502A ARM7 EJ-S
  • Cadencement: 260 MHz
  • Dimensions : 87 x 54 x 13 mm
  • Mémoire flash : 16 MB
  • Mémoire RAM : 4 MB
  • Intensité par E/S : 1 mA
  • 3 broches d'entrée analogiques
  • 2 connecteurs au format Grove
  • E/S numériques : 3.3 V
  • E/S analogiques : 5 V
  • Bus série, I2C et SPI
  • Ports pour carte SIM et carte micro SD (32 GB maxi)
  • GPS : module MT3332
  • GSM : 850/900/1800/1900 MHz
  • GPRS Classe 12
  • Wifi : MT5931 802.11 b/g/n
  • Bluetooth BR/EDR/BLE
  • E/S audio (jack 3.5mm)
  • Batterie Li-ion 3,7 V incluse
  • Antennes GPS, GSM et Wifi/Bluetooth incluses



Schéma de la carte LinkIt ONE de Seed Studio

Ressources pour la carte LinkIt ONE

Il existe de très nombreuses ressources pour vous aider à réaliser vos projets avec la carte LinkIt ONE, ci-dessous les liens et guides qui vous permettront de démarrer rapidement !
