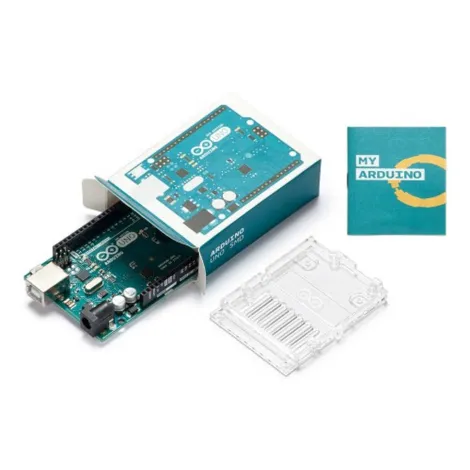

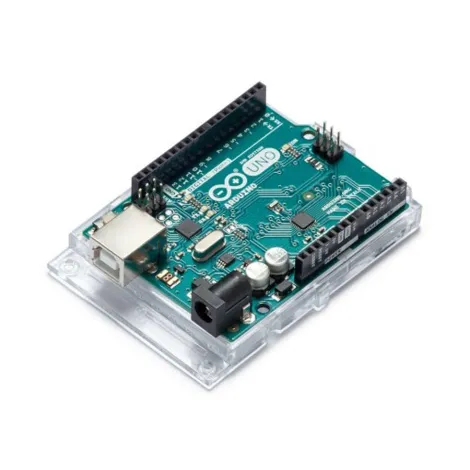

Arduino Uno Rev3 SMD

Arduino Uno Rev3 SMD : 32 Ko de mémoire flash pour 14 I/O numériques

Tout comme l'Arduino Uno Rev3 dont elle est quasiment la sœur jumelle, la carte Arduino Uni Rev3 SMD offre un processeur 8 bits cadencé à 16 MHz, et un brochage complet qui offre de nombreuses possibilités aux électroniciens de tout niveau :

• 14 entrées/sorties numériques dont 6 entrées PWM
• 6 entrées analogiques
• 1 connecteur ICSP
• 1 circuit reset revu et corrigé

Avec Arduino, vous bénéficiez de plus d'un environnement de programmation open-source simplifié, accessible aux bricoleurs débutants comme aux roboticiens confirmés.

Un montage en surface pour une carte Arduino tout terrain

Le montage en surface (CMS, ou SMD) de son processeur permet à cette Arduino UNO Rev3 de mieux résister aux agressions extérieures, et notamment aux vibrations. Il s'ensuit toutefois que le microcontrôleur sur lequel se base cette carte de programmation est beaucoup plus compliqué à retirer, au cas où vous souhaiteriez changer le "cerveau" de votre Arduino.

Autre évolution par rapport aux rev1 et 2, sa puce ATmega16U2 qui prend en charge la connexion USB : le contrôleur USB-série FTDI est éliminé, ce qui facilite la connexion entre votre carte et votre ordinateur.

Spécifications techniques de la carte Arduino Uno Rev3 SMD

• Microcontrôleur ATmega328P
• Tension de fonctionnement : 5 V
• Tension d'entrée (recommandée) : 7-12 V
• Tension d'entrée (limites) : 6-20 V
• Entrées/sorties numériques : 14 (dont 6 avec sortie PWM)
• Entrées analogiques : 6
• Courant CC par e/s : 20 mA
• Courant CC du pin 3,3 V : 50 mA
• Mémoire flash : 32 KB (ATmega328P) dont 0,5 KB dédiés au bootloader
• SRAM : 2 KB (ATmega328P)
• EEPROM : 1 KB (ATmega328P)
• Fréquence d'horloge : 16 MHz
• LED_BUILTIN : 13
• Dimensions : 68,6 x 53,4 mm
• Poids : 25 g

Ressources de la carte Arduino Uno SMD

Avec la carte Arduino Uno Rev3 SMD, profitez d'un environnement open-source mettant à votre disposition toutes les informations essentielles et complémentaires :

• Fichiers Eagles
• Schémas techniques
• IDE Arduino
• Langage de programmation
• Tutoriels Arduino
• Bibliothèque EEPROM
• Pin mapping
