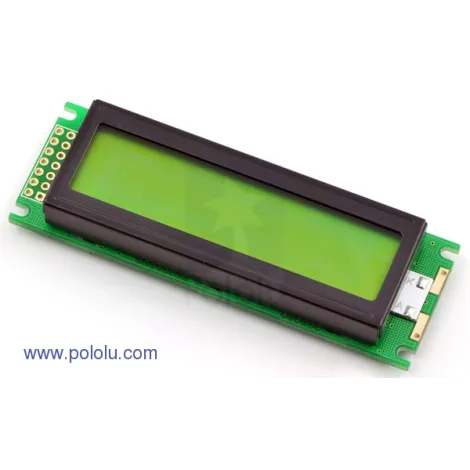

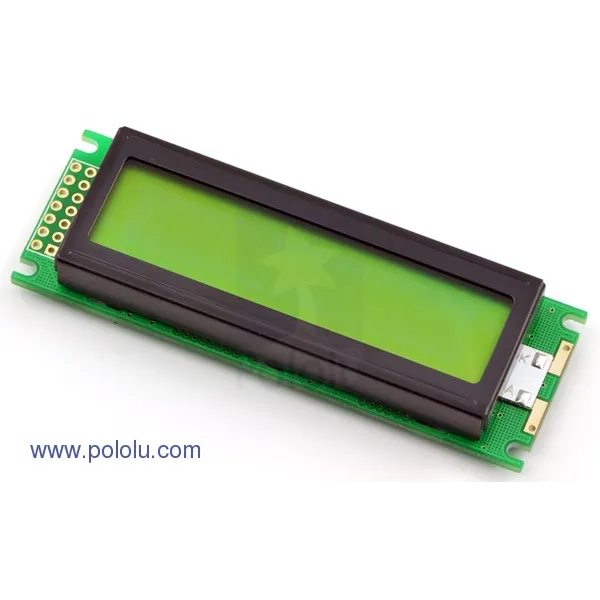

16x2 LCD mit Hintergrundbeleuchtung

Pololu Robotics & Electronics | A-000000-00734
Dieses 16x2 LCD ermöglicht die Darstellung von 32 Zeichen und Hilft Ihnen die Programmierung Ihres mobiles Roboter zu vereinfachen.
11,04 €
Bruttopreis

Einschließlich 0,01 € für die Ökosteuer

Anzahl 4 Auf Lager
Angebot erstellen

Size Chart
x
Size Chart

Dieses 16x2 LCD mit Hintergrundbeleuchtung ermöglicht die Darstellung von sehr vielen Zeichen. Es verwendet eine gewöhnliches HD44780 Schnittstelle. Beispielcode finden Sie in derAVR Bibliothek von Pololu.

In der nachfolgenden Tabelle finden Sie die Pinbelegung des LCDs:

PinSymbolFunction
1 Vss Masse (0 V)
2 Vdd versorgung (Logik) 5V
3 Vo Kontrasteinstellung
4 RS H/L Registerauswahl
5 R/W H/L Schreib-/Lesesignal
6 E H/L Einschaltsignal
7-14 DB0 – DB7 H/L Datenbus für 4 oder 8 Bits
15 A (LED+) Anode der Hintergrundbeleuchtung
16 K (LED-) Kathode der Hintergrundbeleuchtung

Die Adresse des ersten Zeichens ist der oberen Zeile ist 0x00 und des Letzen in der oberen Zeilen 0x0F. Das erste Zeichen der zweiten Zeile ist 0x40 und des Letzten der zweiten Zeile ist 0x4F.

einstellung des kontrastes des lcds mit hintergrundbeleuchtung von polou

Ein Potientiometer mit dem Ausgang an Vo ermöglichst die Einstellung des Kontrastes, wie in der oberen Schaltplan zu erkennen ist.

Die Hintergrundbeleuchtung besteht aus LEDs, welche in Serie geschaltet sind. Über die Veränderung der Spannung zwischen A und K, kann der Kontast geregelt werden. Allerdings sollte eine Mindestspannnung von 4.2V anliegen, damit die Hintergrundbeleuchtung aktiv ist. Der durschnittliche Strombedarf beträgt mit der Hintegrundbeleuchtung 120mA. Der Kontrast kann auch mit einem von einem Mikrokontrollergesteuerten Widerstand verändert werden. Für den Widerstad RLimit in der obigen Skizze gilt folgende Berechnung:

Rlimit = (Vbacklight - 4.2V)/(0.12A)
