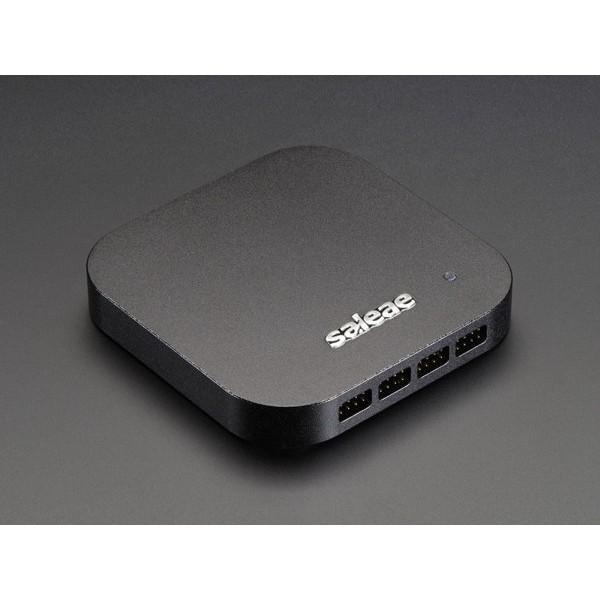

Logic 16 Pro - Logikanalyzer Saleae

Logic 16 Pro - Logikanalyzer Saleae

Logic 16 Pro - Logikanalyzer Saleae
Saleae Logic Analyzer | A-000000-01840
1.678,80 €
Bruttopreis

Einschließlich 0,20 € für die Ökosteuer

Hier kommt die neueste Version des Logic Pro 16 von Saleae: Ein hochwertiger Logikanalyzer für digitale und analoge Signale zum Debuggen von Schaltkreisen auf 16 Multi-Signal-Eingängen. Dabei kommen zahlreiche Kommunikationsprotokolle zum Einsatz.
Anzahl
Lieferung innerhalb von 3 bis 4 Wochen

Size Chart
x
Size Chart
Zahlungsarten (siehe Bedingungen)
Kreditkarte
PayPal
Bestellung auf Rechnung
Überweisung

Saleae Logic Pro 16 Analyzer: Der Ferrari unter den Logikanalyzern

Mit einer Speicherkapazität von 10 Milliarden Samples und mehr, auf 16 simultanen Kanälen, hat sich der Logic Pro 16 von Saleae bereits seit einiger Zeit unter den effizientesten, benutzerfreundlichsten Logikanalyzern durchgesetzt.

In dieser neuen Version wurden die Leistungsdaten des Logic 16 übernommen: Debugging einer breiten Palette von Kommunikationskanälen (I2C, SPI, CAN, 1-Wire und viele andere) und insgesamt 17 unterstützte Protokolle.

Die Verwaltung erfolgt über eine kostenlos downloadbare Software, die sowohl mit Windows als auch Mac und Linux kompatibel und absolut benutzerfreundlich ist.

Wie immer bei Saleae ist das Endprodukt überaus gelungen: Ein solides, elegantes Aluminiumgehäuse ähnlich wie bei einem iPod, Kabel und Testsonden, Transportkoffer - an alles wurde gedacht, um das früher so mühsame Debuggen möglichst angenehm zu gestalten.

Logic Pro 16 von Saleae

Logic Pro 16: Jetzt als 2-en-1 Angebot

Vielleicht müssen Sie ja auch Schaltkreise überprüfen, die Ihr Projekt mit einer Stromversorgung oder Sensoren verbinden. Saleae Logic hat deshalb zusätzlich einen Analyzer für analoge Signale in sein Gerät integriert.

Auch hier lässt die Leistung keine Wünsche offen, zumal, da sämtliche 16 Kanäle für die Logikanalyse digitaler oder analoger Signale Ihrer Schaltkreise ausgelegt sind. Überzeugen Sie sich selbst von der Effizienz des Logikanalyzers Logic Pro 16 bei jeder Einsatzart, indem Sie einen kurzen Blick auf die technischen Daten werfen!

Technische Daten des Saleae Logikanalyzers

  • Technische Daten bei digitalen Signalen:
    • Abtastfrequenz: 500 MS/s
    • Anzahl der Samples: >10 Milliarden
    • Misst Logiksignale bis 100 MHz (2 Kanäle bei 100 MHz, 4 Kanäle bei 50 MHz, 8 Kanäle bei 25 MHZ, 16 Kanäle bei 12,5 MHz)
    • Logikpegel: 1,2 - 5,5 V (funktioniert auch mit RS-232, RS-485 und RS-442/3)
  • Technische Daten bei Analogsignalen:
    • Abtastfrequenz: 50 MS/s bei 12 Bit
    • Bandbreite -3dB: 5 MHz (über diese Frequenz hinaus kann das Signal nicht korrekt gemessen werden)
    • Spannungsbereich: -10 bis +10 V



  • Geliefert mit einem USB-Kabel (Mini-B auf A, 2 m) und Transportkoffer
  • Geliefert mit hochflexiblen 2 Kabeln mit 9 Schaltdrähten 22AWG 64/40 und 18 hochwertigen Mikrosonden
  • Gewicht: 220 g
  • Abmessungen: 79,2 x 79,2 x 9,8 mm
  • Kompatibel mit USB 3.0
  • Kompatibel mit Windows, Mac und Linux



Ressourcen für den Logikanalyzer Logic Pro 16

Ob Softwaredownload oder vollständige technische Daten.... Wir haben hier alles zusammengestellt, was Sie für den Einsatz des Logikanalyzers Logic Pro 16 brauchen können!
