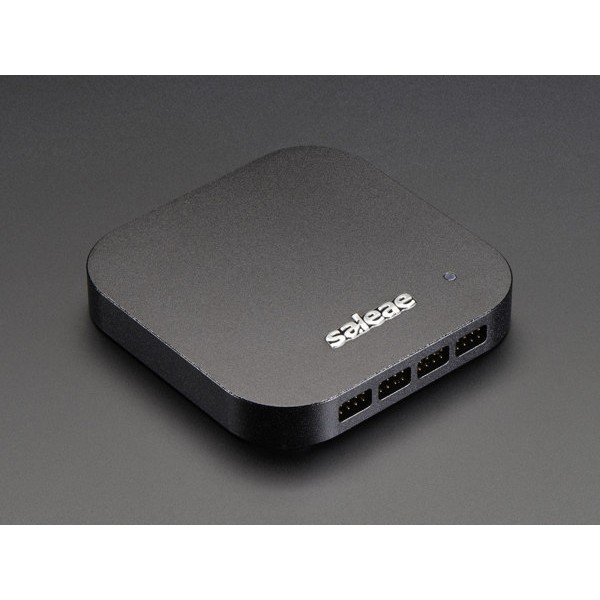

Logic 16 Pro - Analyseur logique noir

Logic 16 Pro - Analyseur logique Saleae

Saleae Logic Analyzer | A-000000-01840
Saleae vous propose sa toute nouvelle version du Logic Pro 16 : un appareil 2-en-1, à la fois analyseur logique et analogique, vous permettant de débugger vos circuits sur 16 canaux simultanés, sous de nombreux protocoles de communication.
1 138,80 €
TTC

Dont 0,20 € d'éco-participation

Quantité 1 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

Analyseur Saleae Logic Pro 16 : la Ferrari de l’analyseur logique

Avec une capacité de stockage de 10 milliards d’échantillons et plus, sur 16 canaux simultanés, le Logic Pro 16 de Saleae s’est imposé depuis déjà un moment sur la scène des analyseurs logiques aussi efficaces que simples d’utilisation. Dans cette nouvelle version, on retrouve avec le même plaisir les performances du Logic 16 : débuggage d’une large variété de circuits de communication (I2C, SPI, CAN, 1-Wire et encore beaucoup d’autres), pour un total de 17 protocoles supportés.

Le tout géré par un logiciel téléchargeable gratuitement, compatible aussi bien avec Windows que Mac ou Linux, et ultra-simple d’utilisation.

Comme toujours avec Saleae, le produit final est aussi soigné qu’on puisse l’être : boîtier aluminium aussi solide et élégant que celui d’un iPod, câbles et sondes de test, étui de transport, tout est rassemblé pour rendre votre expérience du débuggage, jadis si laborieuse, la plus agréable possible.

Analyseur Saleae Logic Pro 16 de Saleae : logiciel

Logic Pro 16 : maintenant 2-en-1

Parce que vous pourriez également avoir besoin de vérifier les circuits relayant votre projet à son alimentation ou à ses capteurs, Saleae Logic intègre désormais un analyseur analogique dans sa machine.

Là encore, les performances sont en rendez-vous, d’autant que l’intégralité des 16 canaux peut être utilisée pour l’analyse logique ou analogique de vos circuits. Un rapide coup d’œil aux spécifications techniques vous permettra de vérifier l’efficacité d’analyse offerte par le Logic Pro 16, quel que soit son mode d’utilisation.

Spécifications techniques de l’analyseur logique et analogique Saleae Logic Pro 16

  • Spécifications de l’analyseur logique :
    • Taux d’échantillonnage : 500 MS/s
    • Nombre d’échantillons : + 10 milliards
    • Mesure les signaux logiques jusqu’à 100 MHz (2 canaux à 100 MHz, 4 canaux à 50MHz, 8 canaux à 25 MHZ, 16 canaux à 12,5 MHz)
    • Niveaux logiques : 1,2-5,5 V (fonctionne aussi avec RS-232, RS-485 et RS-442/3)
  • Spécifications de l’analyseur analogique :
    • Taux d’échantillonnage : 50 MS/s @ 12 bits
    • Largeur de bande -3dB : 5 MHz (au-dessus de cette fréquence, le signal ne sera pas mesuré correctement)
    • Plage de tension : -10 à +10 V



  • Fourni avec câble USB (mini-B à A, 2 m) et mallette de transport
  • Fourni avec 2 câbles ultra-flexibles de 9 fils 22AWG 64/40 et 18 micro-sondes haute-qualité
  • Poids : 220 g
  • Dimensions : 79,2 x 79,2 x 9,8 mm
  • Compatible avec USB 3.0
  • Compatible Windows, Mac et Linux


Ressources de l’analyseur Logic Pro 16 de Saleae

Téléchargement du logiciel, données techniques complètes… Nous avons rassemblé ici tout ce dont vous pourriez avoir besoin au cours de votre utilisation de l’analyseur Logic Pro 16 !
