Pan à courroie

Pan à courroie

ServoCity | A-000000-03484

Un système simple et intelligemment conçu pour réduire la vitesse d'un moteur à engrenages, et augmenter son couple.

216,00 €
TTC
Quantité 2 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

Divisez par 6 la vitesse de votre moteur à engrenages avec le pan à courroie Servocity

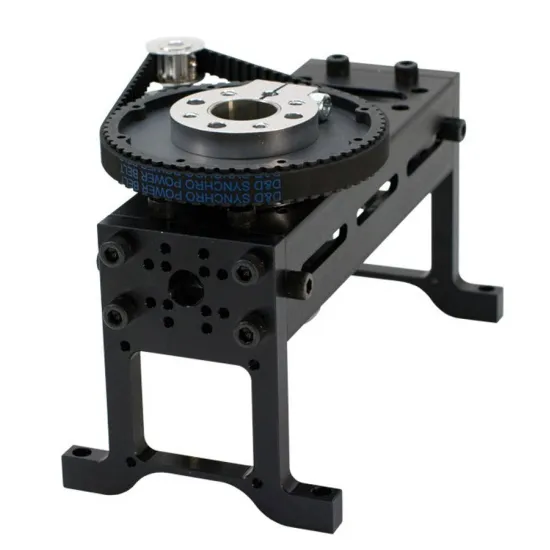

Cette base à courroie pour moteur à engrenage se compose d'une base en aluminium, de 2 poulies de distribution, d'une courroie en kevlar à 150 dents et de tout le matériel nécessaire au montage et à la fixation de ces différentes pièces. Le principe est simple : un moteur à engrenage est fixé à la poulie de distribution à 10 dents, reliée par la seconde poulie de 60 dents par la courroie. Le rapport de réduction assuré étant de 6:1, un moteur de 6 tours par minute voit sa vitesse réduite à 1 tour par minute.

Vous pouvez installer deux types de moteurs standards sur ce système : un moteur à engrenage classique avec une tension comprise entre 3 et 12 V, ou un moteur à engrenages de précision de 6 à 12 Vcc.

Une conception pratique et maline

Très robuste, le cadre en aluminium peut gérer des charges importantes, jusqu'à plus de 18 kgs. L'arbre installé sur la plus petite poulie, en acier inoxydable, est creux pour permettre le passage des câbles de connexion. Vous pourrez ainsi relier discrètement votre moteur à son contrôleur et son alimentation. Enfin, la courroie de distribution en kevlar, dentée, diminue grandement le bruit transmis par le moteur, ainsi que le jeu entre les différentes poulies.

Spécifications techniques du pan à courroie

  • Dimensions : 196,8 x 101,6 mm
  • Poids : 1,038 kg
  • Charge maximale : 18,143 kgs
  • Taille de moteur compatible : standard
  • Rapport de réduction : 6:1


Le système inclut :

  • 1 cadre en aluminium avec roulements à billes
  • 1 arbre creux en acier inoxydable de 2,54 x 9,53 cm
  • 1 poulie de distribution de type XL à 60 dents
  • 1 poulie de distribution de type XL à 10 dents (alésage de 6 mm)
  • 1 courroie de distribution en Kevlar de 0,95 cm de large de type XL à 150 dents
  • 2 rondelles de calage d'un diamètre intérieur de 2,54 cm
  • 1 moyeu de serrage d'un diamètre intérieur de 2,54 cm
  • 1 collier de serrage d'un diamètre intérieur de 2,54 cm


Non inclus :

  • 1 servomoteur à engrenages
