LMS511-10100 Scanner laser PRO SR per esterni

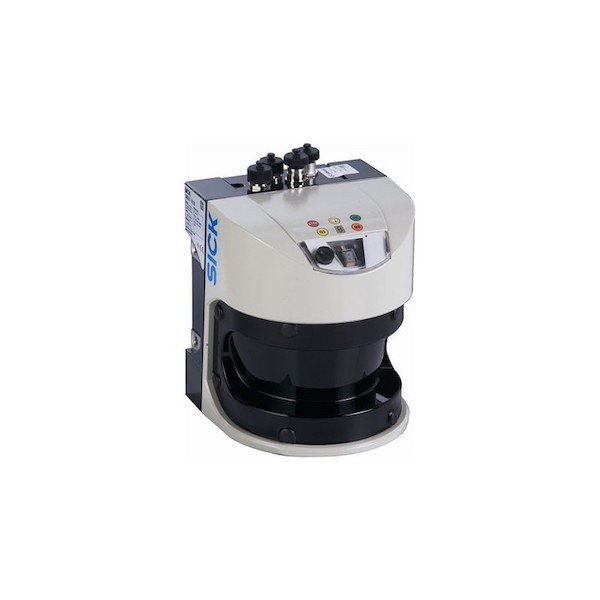

Sick Laser Scanner LMS511-10100 PRO

Il Sick Laser Scanner LMS511-10100 è un sensore di misura laser a medio raggio che può essere utilizzato anche in condizioni climatiche difficili grazie alla sua tecnologia multi-echo. Il suo involucro compatto IP 67 e il riscaldatore integrato rendono l'LMS511 un sensore laser robusto e adatto a un'ampia gamma di ambienti ad alta sollecitazione. I principali vantaggi del laser scanner Sick LMS511 sono il basso consumo energetico, la rapida elaborazione del segnale, gli ingressi e le uscite multiple e la possibilità di sincronizzare più sensori.

Tecnologia Multi-Echo

L'ambiente e le condizioni atmosferiche possono generare interferenze. Nebbia, polvere, pioggia o semplicemente vetro sono tutte fonti di interferenza per uno scanner laser. Grazie all'esclusiva tecnologia Multi-Echo, Sick offre scanner laser più robusti di fronte a tali interferenze. La capacità dei laser scanner Sick di ricevere più echi di un'emissione laser consente di distinguere tra questa interferenza e la misura reale, come mostrato nel diagramma seguente.

Specifiche tecniche del laser scanner Sick LMS511-10100 PRO

Le specifiche tecniche dello scanner laser Sick LMS511-10100 PRO sono le seguenti:

• Specifiche del laser scanner Sick LMS511-10100 PRO
  • Applicazione: Esterno
  • Versione: Media gamma
  • Variante: PRO
  • Varie risoluzioni: Risoluzione standard
  • Sorgente luminosa: Infrarossi (905 nm)
  • Classe laser :: 1 (IEC 60825-1 (2007-6)), sicuro per gli occhi
  • Apertura angolare: 190


  • Frequenza di scansione: 25 Hz ∕ 35 Hz ∕ 50 Hz ∕ 75 Hz ∕ 100 Hz
  • Risoluzione angolare:
    • 0,167 °
    • 0,25 °
    • 0,333 °
    • 0,5 °
    • 0,667 °
    • 1 °
  • Riscaldamento: Sì

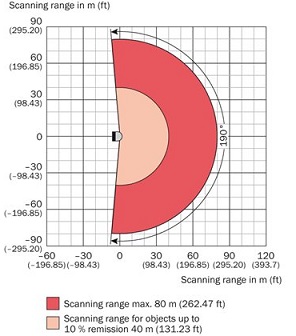

  • Campo di funzionamento: 0 m ... 80 m
  • Portata massima con riflettività del 10%: 40 m
  • Dimensione dello spot: 11,9 mrad
  • Numero di echi valutati: 5
  • Correzione della nebbia: Sì
• Prestazioni
  • Tempo di risposta: ≥ 10 ms
  • Forme di oggetti rilevabili: praticamente tutte
  • Errore sistematico :
    • ± 25 mm (1 m ... 10 m)
    • ± 35 mm (10 m ... 20 m)
    • ± 50 mm (20 m ... 30 m)
  • Errore statistico :
    • ± 14 mm (20 m ... 30 m)
    • ± 6 mm (1 m ... 10 m)
    • ± 8 mm (10 m ... 20 m)
  • Applicazione integrata: Valutazione sul campo
  • Numero di set di campi: 10 campi
  • Scenari di valutazione simultanei: 10
• Interfacce
  • Seriale (RS-232, RS-422)
    • Funzione (seriale (RS-232, RS-422)): Host
    • Velocità di trasmissione dati (seriale (RS-232, RS-422)): 9,6 kBaud ... 500 kBaud
  • Ethernet
    • Funzione (Ethernet): Host
    • Velocità di trasmissione dati (Ethernet): 10/100 Mbit/s
    • Protocollo (Ethernet): TCP/IP, OPC
  • CAN-Bus
    • Funzione (CAN-Bus): Espansione di uscita
    • PROFIBUS DP: -
    • PROFINET: -
    • DeviceNet: -
  • USB
    • Funzione (USB): AUX
    • Velocità di trasmissione dati (USB): 9,6 kBaud ... 500 kBaud
    • Nota (USB): Mini-USB
  • Ingressi digitali: 4 (Encoder)
  • Uscite digitali: 6
  • Indicatori ottici: 5 LED (display aggiuntivo a 7 segmenti)
• Dati meccanici ed elettrici
  • Connessione elettrica: 4 x connettore rotondo M12
  • Tensione di alimentazione: 24 V CC
  • Potenza: 22 W, + riscaldamento 55 W (standard)
  • Colore dell'alloggiamento: grigio (RAL 7032)
  • Grado di protezione: IP 67 (EN 60529, sezione 14.2.7)
  • Classe di protezione: III (EN 60529, sezione 14.2.7)
  • Peso: 3,7 kg
  • Dimensioni: 160 mm x 155 mm x 185 mm
• Caratteristiche ambientali
  • Riflettenza dell'oggetto: 2 % ... > 1.000 % (Riflettori)
  • Compatibilità elettromagnetica (EMC): EN 61000-6-2:2005 ∕ EN 61000-6-3 (2007-03)
  • Immunità alle vibrazioni: EN 60068-2-6 (1995-04)
  • Immunità agli urti: EN 60068-2-27 (1993-03) ∕ EN 60068-2-29 (1993-04)
  • Temperatura di funzionamento: -30 °C ... +50 °C
  • Temperatura di stoccaggio: -30 °C ... +70 °C
  • Resistenza alla luce diffusa: 70.000 lx

Attenzione: gli utenti devono tenere presente che i laser scanner di tipo LMS non sono componenti di sicurezza ai sensi della Direttiva Macchine 2006/42 CE. Pertanto, non possono essere utilizzati per proteggere le persone in applicazioni ad alto rischio senza misure di controllo aggiuntive con componenti di sicurezza certificati.
