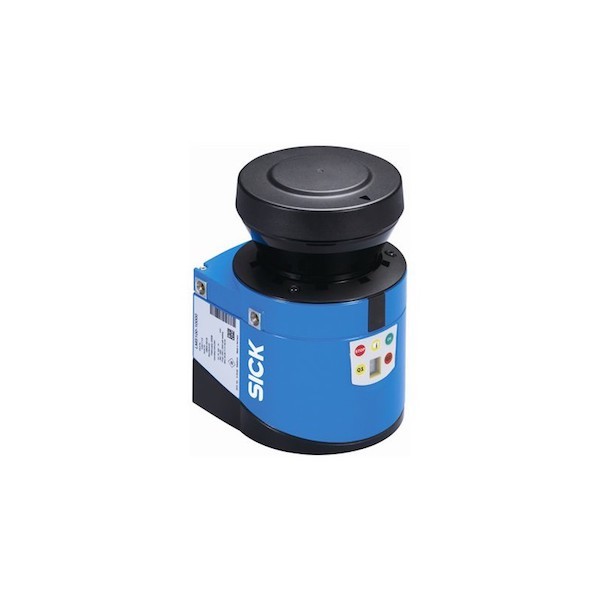

LMS100-10000 Laser Sick Scanner versione per interni a medio raggio

Lo scanner laser Sick LMS100

Gli scanner laser Sick LMS100 sono sensori di misura economici e ad alte prestazioni. Gli scanner laser Sick LMS100 sono particolarmente adatti per le applicazioni che non richiedono una lunga distanza di misurazione o un'elevata velocità di misurazione. L'esclusiva tecnologia multi-Echo elimina i falsi positivi dovuti alle interferenze ambientali.

Tecnologia Multi-Echo

L'ambiente e le condizioni atmosferiche possono generare interferenze. Nebbia, polvere, pioggia o semplicemente vetro sono tutte fonti di interferenza per uno scanner laser. Grazie all'esclusiva tecnologia Multi-Echo, Sick offre scanner laser più robusti di fronte a tali interferenze. La capacità degli scanner laser Sick di ricevere più echi di un'emissione laser consente di distinguere tra questa interferenza e la misura effettiva, come mostrato nel diagramma seguente.

Specifiche tecniche dello scanner laser Sick LMS100-10000

• Specifiche tecniche
  • Applicazione: interno
  • Versione: a corto raggio
  • Sorgente luminosa: infrarossi (905 nm)
  • Classe laser: 1 (IEC 60825-1 (2007-3))
  • Apertura angolare: 270
  • Frequenza di scansione: 25 Hz / 50 Hz
  • Risoluzione angolare: 0,25 ° / 0,5 °
  • Campo operativo: 0,5 m ... 20 m
  • Portata massima con riflettività del 10%: 18 m
  • Numero di echi valutati: 2
  • Correzione della nebbia: Sì

• Prestazioni
  • Tempo di risposta: = 20 ms
  • Forma dell'oggetto rilevabile: praticamente tutti
  • Errore sistematico: ± 30 mm
  • Errore statistico: ± 12 mm
  • Applicazione integrata: Valutazione sul campo
  • Numero di set di campi: 10 campi
  • Scenari di valutazione simultanei: 10
• Interfacce
  • Seriale (RS-232): Sì
  • Funzione (seriale (RS-232)): Host, AUX
  • Velocità di trasmissione dati (seriale (RS-232)): 9,6 kBaud ... 115,2 kBaud
  • Ethernet: Sì
  • Funzione (Ethernet): Host
  • Velocità di trasmissione dati (Ethernet): 10/100 Mbit/s
  • Protocollo (Ethernet): TCP/IP, OPC
  • CAN-Bus: Sì
  • Funzione (CAN-Bus): Estensione di uscita
  • PROFIBUS DP: -
  • PROFINET: -
  • DeviceNet: -
  • Ingressi digitali: 2
  • Uscite digitali: 3
  • Indicatori ottici: 1 display a 7 segmenti (più 5 LED per stato del dispositivo, avviso di contaminazione e stato delle uscite)
• Dati meccanici ed elettrici
  • Collegamento elettrico: 1 connettore di sistema con morsettiera a vite
  • Tensione di alimentazione: 10,8 V CC ... 30 V CC
  • Consumo di energia: 20 W
  • Colore dell'alloggiamento: azzurro (RAL 5012)
  • Grado di protezione: IP 65 (EN 60529, sezione 14.2.5)
  • Classe di protezione: III (EN 50178 (1997;10))
  • Peso: 1,1 kg, senza cavi di collegamento
  • Dimensioni: 105 mm x 102 mm x 152 mm
• Caratteristiche ambientali
  • Riflettenza dell'oggetto: 2 % ... > 1.000 % (Riflettori)
  • Compatibilità elettromagnetica (EMC): EN 61000-6-2:2005 / EN 61000-6-4 (2007-01)
  • Immunità alle vibrazioni: EN 60068-2-6 (1995-04)
  • Immunità agli urti: EN 60068-2-27 (1993-03)
  • Temperatura di funzionamento: 0 °C ... +50 °C
  • Temperatura di stoccaggio: -30 °C ... +70 °C
  • Resistenza alle luci parassite: 40.000 lx

Attenzione: gli utenti devono tenere presente che i laser scanner di tipo LMS non sono componenti di sicurezza ai sensi della Direttiva Macchine 2006/42 CE. Pertanto, non possono essere utilizzati per proteggere le persone in applicazioni ad alto rischio senza misure di controllo aggiuntive con componenti di sicurezza certificati.
