Carte de développement mbed NXP LPC1768

Vue d'ensemble de la carte de développement mbed

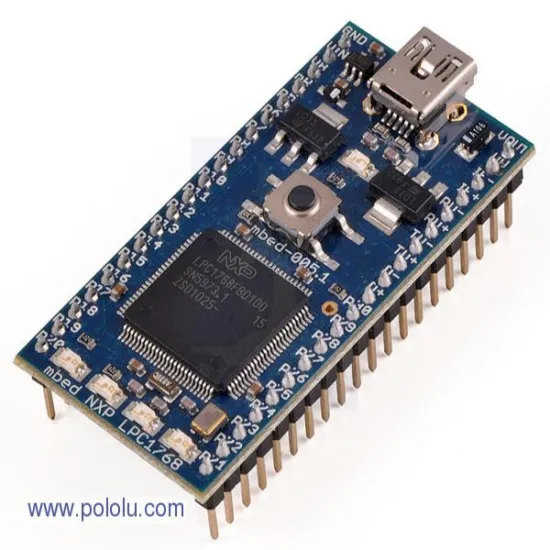

La carte de développement mbed NXP LPC1768 proposée par Pololu est basée sur le processeur 32 bits ARM Cortex-M3, qui tourne à 96 MHz et comprends 512 Ko de mémoire flash et 64 Ko de RAM, ce qui est bien plus que la plupart des autres carte de prototypage.

La carte de développement mbed NXP LPC1768 possède des interfaces série (UART), SPI, I2C et un bus CAN. Il supporte également d'autres périphériques, comme l'ethernet, un USB OTG, un convertisseur analogique-numérique 12 bits et un convertisseur numérique-analogique 10 bit, qui ne sont pas accessibles à des cartes moins puissantes.

La carte de développement mbed NXP LPC1768 possède des connecteurs mâles 0.1" qui lui permettent d'être installée facilement sur des plaques de prototypage rapide sans soudure (breadboards et perfboards).

L'une des grandes forces de la carte de développement mbed NXP LPC1768 est la facilité avec laquelle vous pouvez la programmer. L'éditeur de code et le compilateur sont gratuits et en ligne et proposent de nombreuses librairies et codes d'exemple. Le téléchargement des programmes dans la carte se fait par USB, vous n'avez donc pas besoin de programmateur externe.

La carte de développement mbed NXP LPC1768 ajoute de nombreuses possibilités à votre robot mobile m3pi de Pololu qui possède des connecteurs adaptés pour la recevoir.

Programmer la carte de développement mbed

Les outils compatibles avec la carte de développement mbed NXP LPC1768 permettent de s'affranchir de la plus grande partie du travail de bas niveau ordinairement associé au développement sur microcontrôleur. Vous développez votre code en utilisant des API intuitives qui vous permettent d'abstraire votre code et de concevoir vos applications sans vous préoccuper de l'implémentation exacte sur le microcontrôleur ou ses périphériques.

Le compilateur C/C++ en ligne de mbed est l'une des particularités les plus intéressantes de la carte de développement mbed NXP LPC1768. Il ne nécessite aucun téléchargement ni installation et vous permet de créer et compiler vos programmes de façon très simple et rapide. Il est utilisable avec Internet Explorer, Firefox, Safari et Chrome sur des ordinateurs sous Windows, Mac ou Linux. Vous pouvez vous connecter depuis n'importe où et reprendre votre travail comme vous l'avez laissé. Le fait que tout soit en ligne facilite également le partage de code et votre compilateur sera toujours à jour et bien configuré.

Le compilateur utilise le moteur de compilation ARM RealView qui produit un code propre, efficace et optimisé que vous pouvez utiliser gratuitement, même en production. N'importe quelle application ARM existante peut être portée sur le microcontrôleur LPC1768 de la carte de développement mbed et les autres outils mbed peuvent être utilisés avec d'autre outils professionnels comme Keil MDK.

Pour débuter avec la carte de développement mbed NXP LPC1768, connectez la à votre ordinateur en utilisant le câble USB A vers mini USB B fourni, elle sera reconnue comme une clé USB. Connectez vous au site de mbed où vous pourrez commencer à développer dès que vous aurez créé un compte. Le téléchargement du fichier compilé sur la carte de développement mbed NXP LPC1768 ne nécessite pas de programmateur externe. Enregistrez simplement vos sources compilées sur la carte comme vous le feriez sur une clé USB.

Cette vidéo vous montre comment créer votre premier programme avec la carte de développement mbed NXP LPC1768:

Celle ci donne un exemple d'application pour vous connecter à internet avec la carte de développement mbed NXP LPC1768:

Caractéristiques techniques de la carte de développement mbed

• Peut être alimentée par USB ou par une alimentation externe entre 4.5 et 9 V (une tension jusqu'à 12 V ne devrais pas endommager la carte de développement mbed NXP LPC1768 mais peut causer un échauffement important du régulateur s'il doit alimenter des composants externes).
• Module compact: 54 × 26 mm
• Facteur de forme pratique: DIP de 40 broches avec un pas de 0.1" (espace entre les rangs 0.9" au lieu de 0.6" pour la plupart des DIP)
• Programmation par glisser-déposer avec la carte de développement mbed NXP LPC176 représentée comme un disque USB
• Hardware Cortex-M3 :
  • ARM 96 MHz avec 64 Ko de SRAM, 512 Ko de mémoire Flash
  • Ethernet, USB OTG
  • SPI, I2C, UART, CAN
  • GPIO, PWM, ADC, DAC, DMA
• Outils en lignes faciles d'utilisation
  • Environnement de programmation C/C++ basé sur le Web
  • Utilisation du moteur de compilation ARM RealView
  • Développement par API utilisant des librairies avec des interfaces intuitives
• Aide en ligne et communauté
• LEDs intégrées à la carte carte de développement mbed NXP LPC1768 pour du feedback visuel, port série via la connexion USB pour du debug en utilisant les logs.
