Module relais compatible arduino - V3.1

Module relais compatible arduino - V3.1

DFRobot | A-000000-00064
Ce module vous permet de piloter un relais depuis une carte Arduino afin de commander des robots plus puissants. ARTICLE EN FIN DE VIE
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Présentation du module relais compatible arduino

Une carte Arduino fonctionne avec une tension de 5V. Pour des petits robots mobile, cette tension est suffisante et c'est souvent la même source d'énergie qui alimente le microcontrolleur, les capteurs et les moteurs.

Mais pour des robots plus gros et plus puissants, 5V est loin d'être suffisant. Il y a donc deux alimentations séparées, l'une pour le circuit 'de commande' et l'autre pour le circuit 'de puissance'. Le circuit de puissance peut alimenter une lampe sur le secteur, un gros moteur, une solénoïde...

Et pour faire le lien entre les deux circuits, il faut utiliser le module relais compatible Arduino. Il est très compact et utilisable avec toutes les cartes Arduino. Son utilisation est très facile et il possède une led pour vous permettre de visualiser l'état (passant ou bloqué) du relais.

Utilisation du module relais compatible arduino

Le module relais compatible Arduino possède deux connecteurs.

Le premier, blanc, se connecte à votre circuit de commande, c'est à dire à votre carte Arduino. Les trois broches sont 1:commande, 2: alimentation, 3: masse.

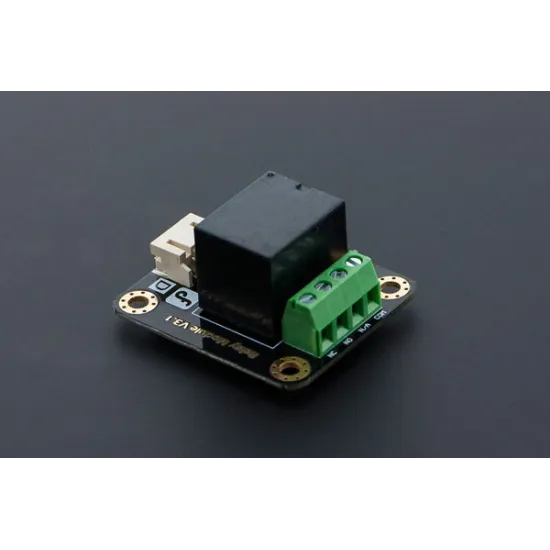

module relais compatible arduino

Le second connecteur, vert, est le connecteur du circuit de puissance. Il possède quatre broches:

  • In : le signal d'entrée
  • NC: non connecté
  • Out2 : interrupteur NC (normalement fermé)
  • Out1 : interrupteur NO (normalement ouvert)

Donc, si le signal de commande est à 0, Out2 est connecté à In et pas out1. Si le signal de commande est à 1, Out1 est connecté à In et pas out2.

Caractéristiques techniques du module relais compatible arduino

  • Type: numérique
  • Carte à un seul relais
  • Courant maximum: 10A (NO) 5A (NC)
  • Tension maximum: 150VAC 24VDC
  • Signal de contrôle: niveau TTL
  • Tension de transition maximale 250VAC/30VDC
  • Courant de transition maximal 15A
  • Temps d'opération (à tension nominale): 10ms
  • Temps de relâchement (à tension nominale) : 5ms

Vous trouverez la datasheet du relais ici.
