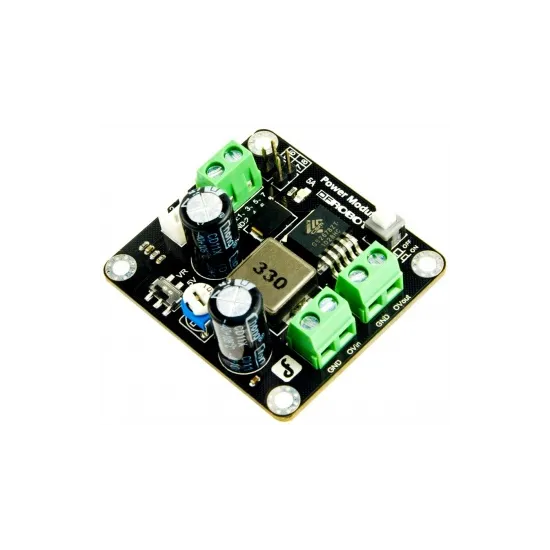

Module convertisseur de tension continue

Utilisation du convertisseur de tension continue

Pour choisir la tension de sortie du module convertisseur de tension continue, il suffit de mettre l'interrupteur de sortie en position 5V (la tension de sortie est alors de 5.0V) ou en position VR (tension variable) et de sélectionner la tension que vous souhaitez avec le potentiomètre.

Branchez votre tension d'entrée sur le connecteur OVin et mettez le module convertisseur de tension continue en marche avec le bouton on/off. La tension de sortie est disponible sur trois types de connecteurs différents pour s'adapter au mieux à votre circuit.

La tension d'entrée est également disponible sur le connecteur OVout afin de faciliter les branchements si vous avez d'autres composants à alimenter avec cette tension.

Attention, la tension de sortie doit être inférieure à la tension d'entrée.

Spécifications techniques du convertisseur de tension continue

• Tension d'entrée: entre 3.6 et 25V
• Tension de sortie ajustable: entre 3.3 et 25V
• courant de sortie constant: 5A à 5V
• Puissance maximale en sortie: 25W
• Fréquence de commutation: 350 kHz
• Dimensions: 46x50x20mm
