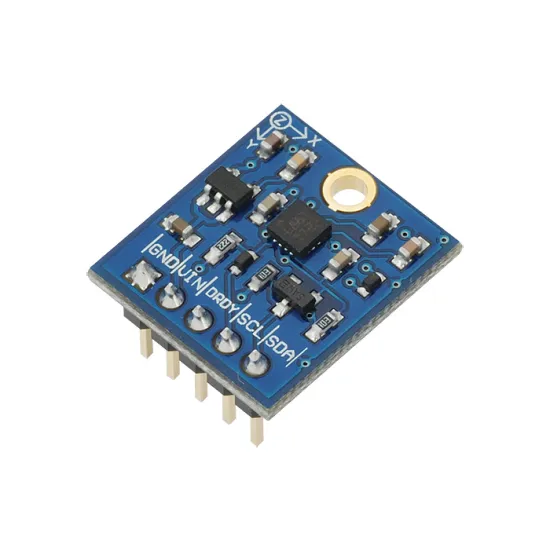

Module boussole 3 axes HMC5883L

Fiabilité du module boussole 3 axes HMC5883L

Le capteur du module boussole HMC5883L est capable de recueillir des informations même dans un champ magnétique faible. Ces informations sont converties en une tension différentielle, distribuée sur 3 axes, de 2,7 à 6,5 volts de courant direct, pour alimenter une vaste gamme de microcontrôleurs, fonctionnant sur des voltages différents.

La valeur digitale brute de sortie pourra être utilisée pour calculer des directions, des positions ou pour la mesure de champs magnétiques terrestres, qu’il s’agisse de leur importance, ou de leur sens lorsque le robot doit mesurer plusieurs champs magnétiques venus de différentes directions.

Pour quel type de projet utiliser le module boussole HMC5883L ?

Sa configuration et son interface digitale rendent le module boussole de Parallax idéal pour une intégration dans un drone ou dans le système de navigation d’un robot mobile, tous deux de dimensions réduites. Il peut être facilement programmé en PBASIC, Spin ou C : des exemples vous sont fournis en téléchargement.

Vous pouvez voir ci dessous un exemple d'utilisation du module de boussole 3-Axes HMC5883L où les données récupérées grâce à une carte Arduino sont visibles sur un écran:

Spécifications techniques du module boussole 3 axes HMC5883L

• Une large plage de champs magnétiques couverts avec une précision de +/- 8 gauss.
• Grande précision du compas avec une marge d’erreur d’1 ou 2 degrés seulement
• Fréquence d’échantillonnage maximum du débit de sortie : 160 Hz
• Courant électrique direct fourni par 3 axes, de 2,7 à 6,5 volts pour une grande variété de microcontrôleurs
• Interface de communication : I2C
• Fréquence maximum de communication : 400 kHz
• Dimensions : 1,8 x 1,7 cm
• Fenêtre climatique de fonctionnement : de -30 à +85°C

Ressources pour le module boussole 3 axes HMC5883L

Vous trouverez dans les ressources ci-dessous des documents qui vous aideront à démarrer plus rapidement avec le module boussole 3 axes HMC5883L:

Fiche technique du module de boussole 3 axes HMC5883L

Fiche technique du circuit intégré du module de boussole 3 axes HMC5883L

Applications du module boussole 3-Axes HMC5883L dans des systèmes de compas

Applications du module boussole 3-Axes HMC5883L dans des systèmes de navigation (GPS)

Code source PBASIC pour le module boussole 3-Axes HMC5883L

Exemple de code pour la rotation d'hélices avec le module boussole 3-Axes HMC5883L
