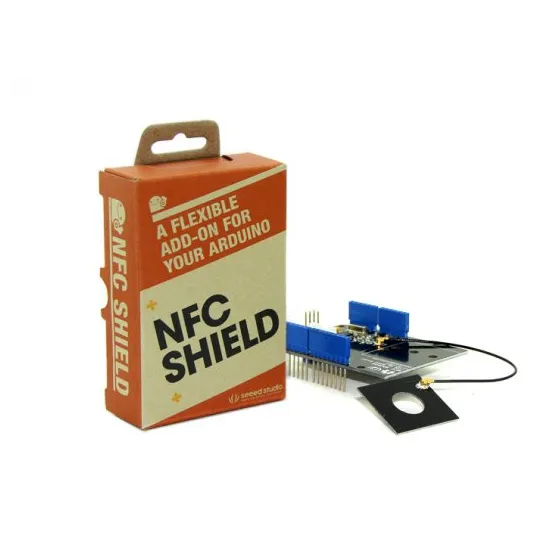

Shield NFC V2.0

Seeed Studio | A-000000-00863
Nouvelle version de la Shield NFC, la carte d’interface Shield NFC V2.0 SLD01097P vous aidera à reconnaître des badges de type RFID et s’intègre facilement à tous vos petits projets.
32,11 €
TTC

Dont 0,01 € d'éco-participation

Quantité 2 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

La carte Shield NFC V2.0 : Communication et compatibilité

Le NFC est une technologie de communication à courte distance, très utilisée dans les systèmes de sécurité à carte ou à badge, mais également pour la mise en place de paiements par téléphone portable ou de transferts P2P (pair à pair). Intégrez la à votre carte Arduino sans crainte car elle est conforme aux normes ECMA-340 et ISO/IEC 18092.

La carte Shield NFC V2.0: Améliorations et utilisations

Nouvelle fonctionnalité de la Shield NFC V2.0: l’antenne PCB déportée, rendant plus facile l’installation de cette carte d’interface dans un boîtier. La carte Shield NFC est particulièrement adaptée à la lecture de cartes et de badges dotés d’un code unique via une interface de communication P2P.

Vous trouverez les dimensions exactes de la shield NFC V2.0 dans l'image ci dessous:

dimensions de la shield NFC V2.0

Spécifications techniques de la Shield NFC nouvelle version

  • Alimentation: 5 Vcc (3,7 à 5,5 Vcc)
  • Consommation: 150 mA maxi
  • Fréquence: 13,56 MHz
  • Antenne PCB déportée
  • Connecteur pour le raccordement d'autres Shields
  • Portée de communication : 10 cm
  • Interface SPI disponible
  • Supporte les protocoles ISO14443 types A et B
  • Dimensions: module: 70 x 56 x 20 mm ; antenne: 28 x 30 mm

Ressources pour la carte Shield NFC V2.0

Un wiki est disponible en ligne pour vous aider à démarrer avec votre carte Shield NFC V2.0

.

Si vous souhaitez en savoir plus, n'hésitez pas à consulter les documents ci-dessous:

fiche technique du transmetteur PN532 de la shield NFC V2

Fiche technique du transmetteur PN532 de la shield NFC V2

Schémas de la shield NFC V2

Schémas de la shield NFC V2

Fichiers Eagle de la shield NFC V2

Fichiers Eagle de la shield NFC V2
