Régulateur de tension 3.3V/1.8V

Présentation du régulateur de tension 3.3V/1.8V

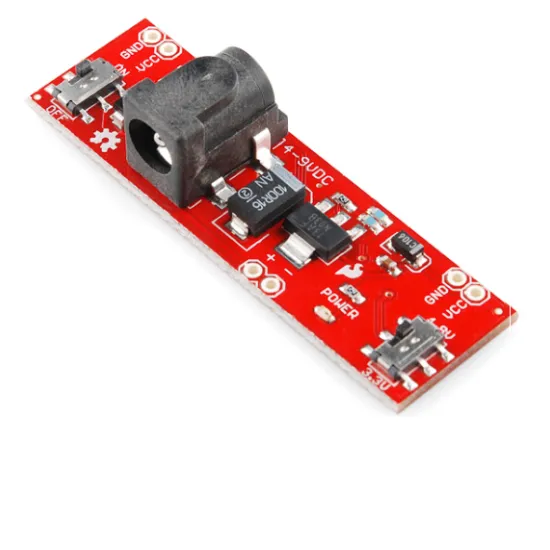

Voici un régulateur de tension pratique qui permet de sélectionner une tension d’entrée de 4 à 9 volts et qui permet de produire une tension régulée de sortie de 18.V ou de 3.3V. Tous les headers ont été soigneusement espacé de 0.1 pouce ce qui vous facilitera une insertion dans la carte de prototypage.

La puissance d'entrée peut être fournie soit par le connecteur femelle DC ou sur les en-têtes facilement identifiable grâce à des signes + et -.

La puissance de sortie est fournie aux pins qui sont marqués GND et VCC. Le régulateur de tension 3.3V/1.8V a deux interrupteurs pratiques: Un interrupteur On/Off et un interrupteur de sélection de la tension (3.3V/1.8V).

Vous trouverez ci-dessous les dimensions du régulateur de tension 3.3V/1.8V (2.15x0.65 pouces):

Spécifications techniques du régulateur de tension 3.3V/1.8V

Vous trouverez ci-dessous les spécifications techniques du régulateur de tension 3.3V/1.8V:

• • Tension d'entrée de 4-9V via le connecteur femelle ou l'en-tête 2 pins
  • 3.3V ou 1.8V de tension de sortie régulée
  • interrupteur On/Off
  • Interrupteur de sélection de tension de sortie
  • LED indicateur de statut d'alimentation
  • Résistance PTC protégée par un fusible
  • Connecteur femelle 5.5/2.1mm de polarité centre = positive

Ressources techniques du régulateur de tension 3.3V/1.8V

Pour vous aider à démarrer plus vite avec le régulateur de tension 3.3V/1.8V, vous trouverez ci-dessous des documents utiles:

Schémas du régulateur de tension 3.3V/1.8V en PDF

Fichiers Eagle du régulateur de tension 3.3V/1.8V en format ZIP
