Ecran LCD TFT Arduino avec carte micro-SD

Ecran LCD TFT Arduino avec carte micro-SD

Arduino | A-000000-01424
L’écran LCD TFT avec carte micro-SD A000096 est un afficheur LCD Arduino de données, d’images et de formes tout spécialement conçu pour la carte Arduino Esplora également compatible avec n’importe quel module Arduino par le biais d’une liaison SPI. FIN DE VIE
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Caractéristiques de l’écran LCD Arduino avec carte micro-SD

L’écran LCD Arduino est un afficheur couleur rétroéclairé monté sur connecteurs, qui peut donc être connecté directement sur votre carte Arduino Esplora. Il dispose également d’une carte micro-SD située à l’arrière de l’écran, vous permettant la sauvegarde des données à visualiser.

Il vous est également possible de connecter votre écran LCD A000096, via liaison SPI, à n’importe quel module compatible Arduino (Arduino LeonardoArduino Uno,...) ou à une carte Arduino Due. Le tutoriel pour ce type de connexion est disponible dans les ressources de ce descriptif.

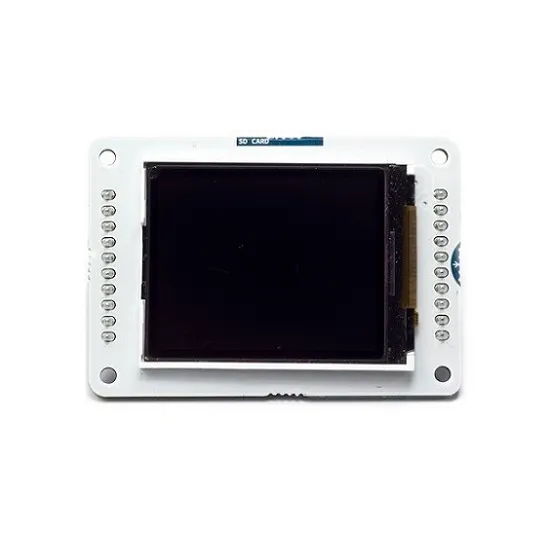

arduino-lcd-screen-A000096

Ecran graphique LCD TFT Arduino A000096 : l’élément indispensable de votre carte Arduino Esplora

Le premier rôle de cet écran LCD est bien entendu de visualiser les données obtenues par les capteurs ou senseurs connectés à votre Arduino Esplora.

Mais son utilité va plus loin : La carte Esplora est en effet une carte unique dans la série Arduino : conçue pour accueillir un grand nombre de capteurs et d’actionneurs différents, elle adopte la forme d’un gamepad : en y intégrant votre écran LCD TFT avec carte micro-SD à affichage couleur, vous allez donc pouvoir créer votre propre console de jeux DIY !

Cet écran peut également entrer dans la conception de nombreux objets interactifs : de petite taille, il peut par exemple pleinement s’inscrire dans la réalisation d’une montre intelligente collectant vos données biométriques...

Spécifications techniques de l’écran graphique LDC TFT Arduino avec carte micro-SD A000096

  • Ecran graphique LCD compatible Arduino
  • Tension de fonctionnement : 5 Vcc
  • Dimension de l’écran : 4,5 cm (1,77’’)
  • Résolution : 160x128 pixels
  • Interface : SPI
  • Rétroéclairage modulable à LED piloté par PWM



Ressources pour l’afficheur LCD TFT Arduino

Différentes ressources vous seront nécessaires pour installer et utiliser au plus vite votre écran LCD :

l’écran graphique LDC TFT Arduino avec carte micro-SD A000096

Spécifications du module LCD Arduino - feuille de données

Librairie TFT pour l’écran graphique LDC TFT Arduino avec carte micro-SD A000096

Librairie TFT Arduino (en)

Tutoriel de connexion pour Arduino Uno, Due, ou Leonardo

Tutoriel de connexion pour Arduino Uno, Due, ou Leonardo (en)

Librairie Carte SD Arduino (en)

Librairie Carte SD Arduino (en)

Librairie SPI Arduino

Librairie SPI Arduino (en)
