Matrice de Led 16x8 + Backpack - Ultra Bright Square Amber LEDs

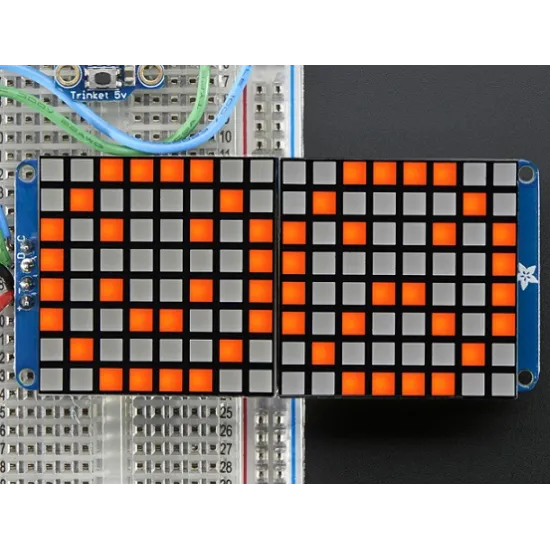

Matrice de Led 16x8 : Combinez facilement 2 écrans 8x8 leds

Le kit Matrice de Led 16x8 vous permet de contrôler 2 écrans à Leds ultra-lumineuses (8x8) avec un simple pilote de contrôleur HT16K33. Celui-ci peut se connecter à de nombreuses cartes : Arduino, Raspberry Pi, et de nombreux autres microcontrôleurs s’avèrent compatibles.

Tout l’intérêt de ce kit, vous l’aurez compris, est de pouvoir contrôler 2 écrans lumineux de façon coordonnée sans multiplier les câblages.
Avec 2 écrans 8x8 leds, vous disposez d’un total de 128 leds, ce qui réclamerait un total de 24 pins de connexion.

Avec le kit Adafruit 2041, vous n’aurez besoin que de 2 pins pour faire tout le travail, grâce au circuit HT16K33 qui dispose d’une horloge interne garantissant le multiplexage des informations de chaque écran.

En pratique, il vous faudra tout de même souder ces 2 écrans à leur contrôleur HT16K33. Comptez 10 bonnes minutes de travail, ce qui n’est rien à côté de ce que vous demanderait le branchement de 2 écrans 8x8 leds avec votre microcontrôleur.

Le petit plus du kit ? La grande qualité d’affichage et de couleur de ces écrans qui vous offrent une luminosité plutôt bluffante.

Le kit est livré avec 2 écrans 8x8 leds, 1 contrôleur HT16K33, et un connecteur 4 pins.

Applications de la matrice de Led 2041

Les possibilités sont nombreuses ! Création de jeux vidéo dans le style de Tétris (certains ont même réussi à intégrer la matrice… dans une citrouille !), programme permettant de faire défiler un texte d’un écran à un autre ou affichant des données, à vous de faire appel à votre imagination à présent que l’utilisation combinée de 2 écrans est devenue vraiment enfantine.

Spécifications techniques de la matrice de led Adafruit 2041

• Interface : I2C
• Dimensions du circuit intégré HT16K33 : 72 x 32 x 2 mm
• Dimensions de la matrice : 32 x 32 x7 mm
• Longueur des broches : 13 mm

Ressources de la matrice de led 16x8 2041

Découvrez comment tirer le meilleur parti de votre matrice de led 16x8 2041 grâce à ces quelques liens explicatifs :

Fiche technique de la matrice led 16x8 2041 (en)

Tutoriel complet (en)

Librairie Adafruit (en)
