Cooking Hacks | A-000000-01528

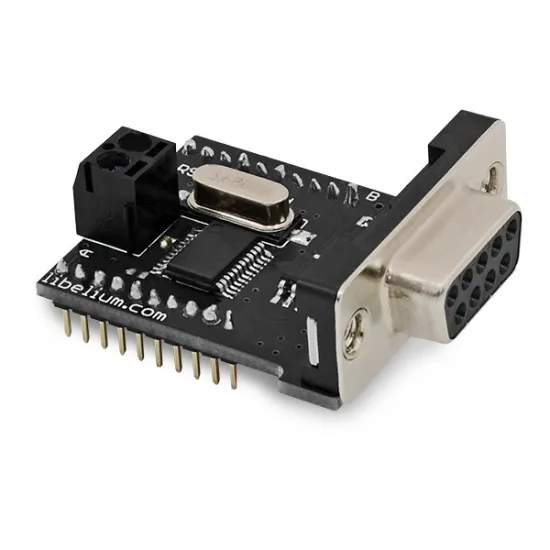

Le module RS-485/MODBUS est un module à connecter à votre Arduino, votre Raspberry Pi ou à votre Intel Galileo pour bénéficier du standard de communication RS-485 sur tous les devices intégrés à votre projet électronique. ARTICLE EN FIN DE VIE

Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Module RS-485/MODBUS pour Arduino, Raspberry Pi et Intel Galileo: Profitez du standard EIA-485 sur la carte de votre choix

Le module RS-485/Modbus est aussi bien un module Arduino, qu’un module Raspberry Pi ou un module Intel Galileo. Il suffit de connecter votre RS-485/Modbus via un shield radio multiprotocole ou un bridge de connexion pour offrir à votre carte de programmation le standard de communication RS-485, c’est-à-dire l’un des standards les plus utilisés dans l’automatisation et l’industrie.

Le module RS-485/Modbus vous permet en outre de profiter du protocole de communication Modbus sur votre liaison RS-485, une liaison série asynchrone dotée de débits et sur des distances variables.

Applications du module RS-485/MODBUS pour Arduino, Raspberry Pi et Intel Galileo

Le standard de communication RS-485 offert par le module 88141 vous permet d’utiliser de nombreux appareils compatibles, et ainsi créer votre propre système de télésurveillance, de contrôle de porte par carte RFID ou cartes magnétiques, de communication Machine-to-Machine, etc.

Spécifications techniques du module RS-485/Modbus pour Arduino, intel Galileo et Raspberry Pi

  • Standard : EIA RS-485
  • Ligne de transmission : Paire torsadée
  • Topologie réseau : Point-à-point, Multi-points
  • Nombre de devices max : 32 drivers ou récepteurs
  • Niveaux de tension : -7 à +12 V
  • Signal 1 : Tensions positives (B – A > + 200 mV)
  • Signal 0 : Tensions négatives (B – A < -200 mV)
  • Signaux disponibles : Tx+/Rx+, Tx-/Rx- (Half Duplex),Tx+,Tx-, Rx+, Rx-(Full Duplex)F

Ressources du module RS-485/MODBUS pour Arduino, Raspberry Pi et Intel Galileo

Vous pouvez utiliser ce tutoriel très complet pour faire fonctionner le module 88141 sur votre carte Arduino, Raspberry Pi ou Intel Galileo :

Tutoriel pour le module RS485/MODBUS pour Arduino, Raspberry Pi et Intel Galileo (en)
