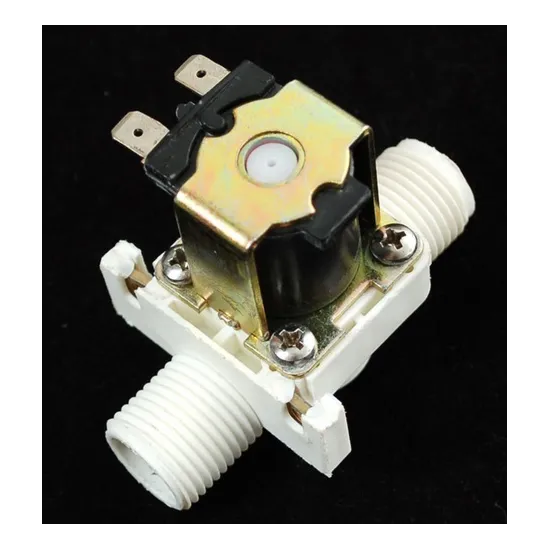

Vanne solénoïde en plastique

Vanne solénoïde en plastique

Adafruit Industries | A-000000-01485
Besoin d’un système fiable de contrôle du débit de l’eau qui améliore votre projet Raspberry Pi pour le jardin ? La vanne solénoïde en plastique d’Adafruit devrait vous apporter entière satisfaction !
8,56 €
TTC

Dont 0,01 € d'éco-participation

Quantité 8 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

Qu’est-ce qu’une vanne solénoïde (et comment ça marche ?)

Vanne solénoïde : le terme est un peu barbare, mais il désigne en fait une vanne électromagnétique, c’est-à-dire une vanne équipée d’une bobine longue qui, parcourue par un courant électrique, forme un champ électromagnétique.

Ici, lorsqu’on applique une tension de 12 Vcc sur les 2 sorties, la vanne, habituellement fermée, s’ouvre et laisse passer le liquide. Comme elle est équipée d’un joint d’étanchéité, cette vanne nécessite une pression minimum pour le débit du liquide, évaluée à 0,02 Mpa.

Attention, le liquide ne peut couler que dans un seul sens !

Pour faire fonctionner la vanne électromagnétique 997 d’Adafruit depuis votre microcontrôleur, vous devrez vous munir d’un transistor (Adafruit conseille un TIP120 ou un N-Channel Power FET) et d’une diode de blocage de courant (type 1N4001).

Dernier point : il est possible de faire varier les tensions de fonctionnement entre 6 et 12 Vcc. Il vous faudra alors adapter la puissance du courant.

Ce type de vanne électromagnétique, exigeant peu de puissance et très simple d’utilisation, est tout à fait indiqué dans le cadre de projets sur Raspberry Pi, pour créer par exemple un système d’arrosage automatique dans votre potager ou votre jardin.

Spécifications techniques de la vanne électromagnétique

  • Taille des tuyaux de sortie : ½’’ (NPS nominal)
  • Pression de fonctionnement : 0,02 Mpa – 0,8 Mpa
  • Température de fonctionnement : 1°C-75°C
  • Temps de réponse (ouvert) : ≤ 0.15 sec
  • Temps de réponse (fermé) : ≤ 0.3 sec
  • Tension de réglage : 12 Vcc par défaut (mais peut fonctionner jusqu’à 6 Vcc)
  • Durée de vie : ≥ 50 millions de cycles
  • Poids : 121,9 g
  • Dimensions : 76,19 x 57,15 x 50,8 mm
  • Table de correspondance tension/courant :
    • 6 V : 160 mA
    • 7 V : 190 mA
    • 8 V : 220 mA
    • 9 V : 240 mA
    • 10 V : 270 mA
    • 11 V : 300 mA
    • 12 V : 320 mA



Ressources pour la vanne solénoïde Adafruit

Vous trouverez ci-dessous un tutoriel plutôt amusant (et qui devrait vous occuper un bout de temps !) pour un projet utilisant de façon inattendue une vanne solénoïde Adafruit.

Tutoriel tentacule robotisée en silicone (EN)
