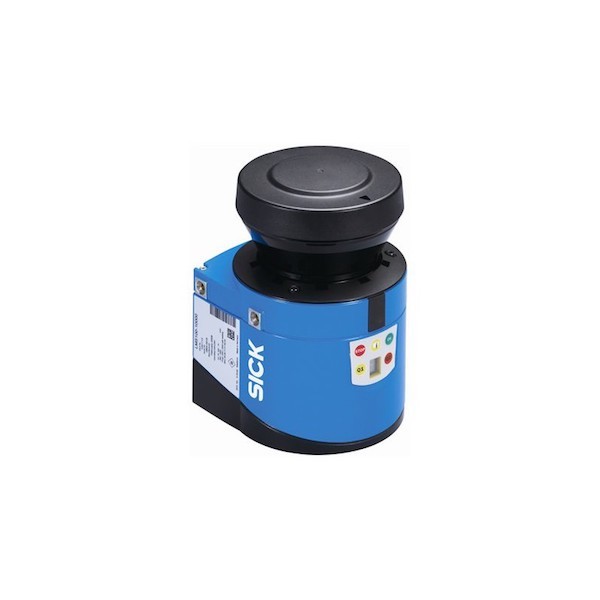

LMS100-10000 Sick Indoor-Laserscanner für Scans mit mittlerer Reichweite

Der Sick Laserscanner LMS100

Sick Laserscanner LMS100 sind wirtschaftliche, leistungsfähige Messsensoren. Sick Laserscanner LMS100 sind besonders für Anwendungen geeignet, bei denen keine hohe Reichweite bzw. Abtastrate erforderlich ist. Die erstmals verfügbare Multi-Echo-Technologie ist in der Lage, Fehlalarme aufgrund von umweltbedingten Störfaktoren zu eliminieren.

Die Multi-Echo-Technologie

Umwelt oder Wetter können Interferenzen verursachen. So sind Nebel, Staub, Regen oder selbst Fensterscheiben Quellen von Störsignalen für Laserscanner. Die exklusive Multi-Echo-Technologie macht die Sick Laserscanner resistenter gegenüber diesen Interferenzen. Aufgrund ihrer Fähigkeit, Mehrfachreflexionen einer Laseremission zu erkennen, können Sick Laserscanner diese Störfaktoren zuverlässig von der eigentlichen Messung unterscheiden, wie die untenstehende Abbildung zeigt.

Technische Daten des Sick Laserscanners LMS100-10000

• Merkmale
  • Einsatzgebiet: Indoor
  • Version: Short Range
  • Lichtquelle: Infrarot (905 nm)
  • Laserklasse: 1 (IEC 60825-1 (2007-3))
  • Öffnungswinkel: 270°
  • Scanfrequenz: 25 Hz ∕ 50 Hz
  • Winkelauflösung: 0,25° / 0,5°
  • Arbeitsbereich: 0,5 m ... 20 m
  • Reichweite bei 10 % Remission: 18 m
  • Anzahl der ausgewerteten Echos: 2
  • Nebelkorrektur: Ja

• Leistungsdaten
  • Ansprechzeit: ≥ 20 ms
  • Detektierbare Objektform: Nahezu beliebig
  • Systematischer Fehler: ± 30 mm
  • Statistischer Fehler: ± 12 mm
  • Integrierte Applikation: Feldauswertung
  • Anzahl der Feldsätze: 10 Felder
  • Simultane Auswertefälle: 10
• Schnittstellen
  • Seriell (RS-232): Ja
  • Funktion (Seriell (RS-232)): Host, AUX
  • Datenübertragungsrate (Seriell (RS-232)): 9,6 kBaud ... 115,2 kBaud
  • Ethernet: Ja
  • Funktion (Ethernet): Host
  • Datenübertragungsrate (Ethernet): 10/100 Mbits/s
  • Protokoll (Ethernet): TCP/IP, OPC
  • CAN-Bus: Ja
  • Funktion (CAN-Bus): Erweiterung Outputs
  • PROFIBUS DP: -
  • PROFINET: -
  • DeviceNet: -
  • Schalteingänge: 2
  • Schaltausgänge: 3
  • Optische Anzeigen: 1 7-Segment-Anzeige (sowie 5 LEDs zur Anzeige von Gerätestatus, Verschmutzungswarnung und Ausgangszustand)
• Mechanische und elektrische Daten
  • Elektrischer Anschluss: 1 Systemstecker mit Schraubklemmblock
  • Betriebsspannung: 10,8 V DC ... 30 V DC
  • Leistungsaufnahme: 20 W
  • Gehäusefarbe: Lichtblau (RAL 5012)
  • Schutzart: IP 65 (EN 60529, Abs. 14.2.5)
  • Schutzklasse: III (EN 50178 (1997;10))
  • Gewicht: 1,1 kg ohne Anschlusskabel
  • Abmessungen: 105 mm x 102 mm x 152 mm
• Umfeldbedingungen
  • Objektremission: 2 % ... > 1.000 % (Reflektoren)
  • Elektromagnetische Verträglichkeit (EMV): EN 61000-6-2:2005 ∕ EN 61000-6-4 (2007-01)
  • Schwingfestigkeit: EN 60068-2-6 (1995-04)
  • Schockfestigkeit: EN 60068-2-27 (1993-03)
  • Betriebsumgebungstemperatur: 0°C ... +50°C
  • Lagertemperatur: -30°C ... +70°C
  • Fremdlichtsicherheit: 40.000 lx

Achtung: Wir weisen darauf hin, dass Laserscanner vom Typ LMS keine Sicherheitskomponenten im Sinne der Maschinenrichtlinie 2006/42 EC sind. Deshalb können sie bei Risikoanwendungen im Personenschutz nicht ohne zusätzliche Kontrollmessung mit zertifizierten Sicherheitskomponenten eingesetzt werden.
