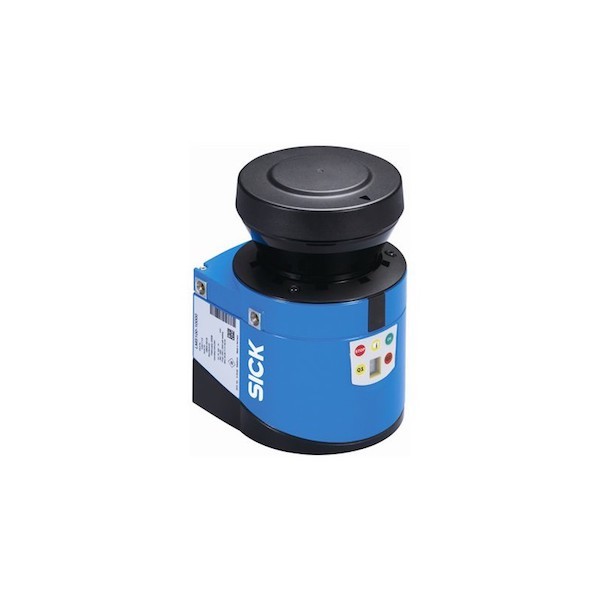

LMS100-10000 Scanner Laser Sick version indoor moyenne portée
LMS100-10000 Scanner Laser Sick version indoor moyenne portée

LMS100-10000 Scanner Laser Sick version indoor moyenne portée

SICK | A-000000-01299
Scrutateur Laser Sick de moyenne portée pour applications Indoor
4 240,00 €
TTC

Dont 0,20 € d'éco-participation

Quantité
En cours de réapprovisionnement
Ce produit est victime de son succès !
Il est en cours de réapprovisionnement.
Nous contacter pour les délais
Créez votre devis

Plus d'infos
x
Plus d'infos

Le scanner laser Sick LMS100

Les scanners laser Sick LMS100 constituent des capteurs de mesure économiques et performants. Les scanners laser Sick LMS100 sont particulièrement adaptés aux applications ne nécessitant pas une grande distance de mesure ou une vitesse de mesure élevée. Sa technologie exclusive multi-Echo élimine les faux positifs dus aux interférences de l'environnement.

A-000000-01303

Technologie Multi-Echo

L'environement ou la météo peuvent générer des interférences. Ainsi le brouillard, les poussières, la pluie ou tout simplement une vitre sont des sources d'interférence pour un scanneur laser. Grâce à sa technologie exclusive multi-Echo, Sick propose des scanners laser plus robustes face à ces interférences. La capacité des scanners laser Sick à recevoir de multiples échos d'une émission laser leur permet de distinguer ces interférences de la véritable mesure comme le présente le schéma ci-dessous.

Technologie multi-Echo de Sick pour ses scanners laser

Caractéristiques techniques du scanner laser Sick LMS100-10000

  • Caractéristiques
    • Domaine d'application: Intérieur
    • Version: courte portée
    • Source lumineuse: Infrarouge (905 nm)
    • Classe laser : 1 (IEC 60825-1 (2007-3))
    • Ouverture angulaire: 270 °
    • Fréquence de balayage: 25 Hz ∕ 50 Hz
    • Résolution angulaire: 0,25 ° / 0,5 °
    • Plage de fonctionnement: 0,5 m ... 20 m
    • Plage max. avec 10 % de réflectivité: 18 m
    • Nombre d'échos évalués: 2
    • Correction de brouillard: Oui

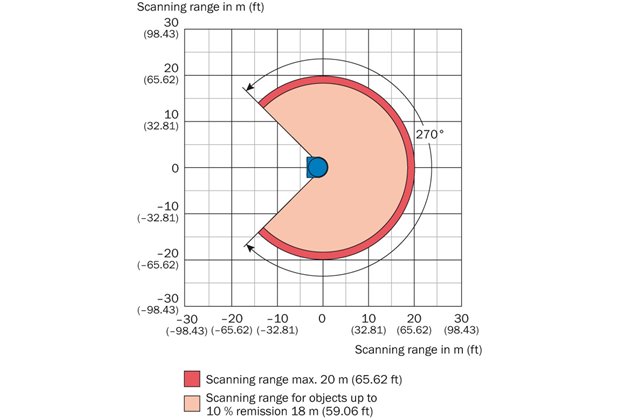

      Zone de travail du scanner laser Sick LMS-100-10000
  • Performance
    • Temps de réponse: ≥ 20 ms
    • Forme d'objet détectable: Pratiquement toutes
    • Erreur systématique : ± 30 mm
    • Erreur statistique : ± 12 mm
    • Application intégrée: Évaluation de terrain
    • Nombre de jeux de champs: 10 Champs
    • Scénarios d'évaluation simultanés: 10
  • Interfaces
    • Série (RS-232): Oui
    • Fonction (Série (RS-232)): Host, AUX
    • Vitesse de transmission des données (Série (RS-232)): 9,6 kBaud ... 115,2 kBaud
    • Ethernet: Oui
    • Fonction (Ethernet): Host
    • Vitesse transmission données (Ethernet): 10/100 Mbits/s
    • Protocole (Ethernet): TCP/IP, OPC
    • CAN-Bus: Oui
    • Fonction (CAN-Bus): Extension en sortie
    • PROFIBUS DP: -
    • PROFINET: -
    • DeviceNet: -
    • Entrées TOR: 2
    • Sorties TOR: 3
    • Indicateurs optiques: 1 Afficheur à 7 segments (ainsi que 5 LED pour l’affichage de l’état de l’appareil, l’avertissement d’encrassement et l’état des sorties)
  • Données mécaniques et électriques
    • Connexion électrique: 1 x Connecteur système avec bloc de raccordement à vis
    • Tension d'alimentation: 10,8 V DC ... 30 V DC
    • Puissance: 20 W
    • Couleur du boîtier: Bleu clair (RAL 5012)
    • Indice de protection: IP 65 (EN 60529, paragraphe 14.2.5)
    • Classe de protection: III (EN 50178 (1997;10))
    • Poids: 1,1 kg, sans câbles de connexion
    • Dimensions: 105 mm x 102 mm x 152 mm
  • Caractéristiques ambiantes
    • Réflectance de l'objet: 2 % ... > 1.000 % (Réflecteurs)
    • Compatibilité électromagnétique (CEM): EN 61000-6-2:2005 ∕ EN 61000-6-4 (2007-01)
    • Immunité aux vibrations: EN 60068-2-6 (1995-04)
    • Immunité aux chocs: EN 60068-2-27 (1993-03)
    • Température d'utilisation: 0 °C ... +50 °C
    • Température de stockage: -30 °C ... +70 °C
    • Résistance aux lumières parasites: 40.000 lx

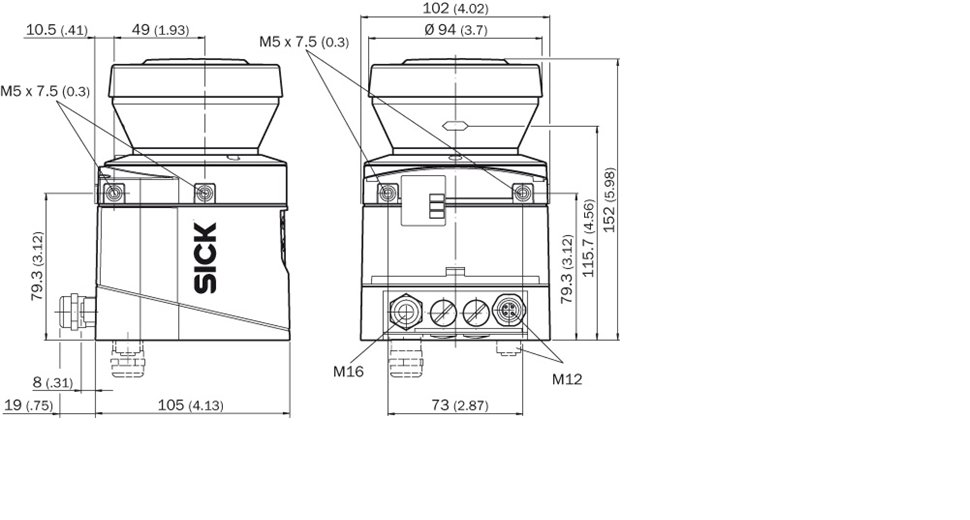

Plan côté du scanner laser Sick LMS100-10000

Attention : Nous attirons l'attention des utilisateurs sur le fait que les scrutateurs lasers de type LMS ne sont pas des composants de sécurité au sens de la directive machine 2006/42 EC. Ils ne peuvent donc pas être utilisés pour la protection des personnes dans les applications à risque élevé sans mesure de contrôle complémentaire avec des composants de sécurité certifiés.

Ressources pour le LiDAR LMS100-10000

Packages ROS officiels pour LiDAR SICK

Vidéo de présentation du scanner laser Sick LMS100-10000

Fiche technique
Plateforme d'utilisation
ROS
Usage
Indoor
Tension d'alimentation
10-30 Vcc
Fréquence de balayage
25-36 Hz
Angle d'ouverture
240-275°
Portée
20-25 m
Faisceaux laser
2D
