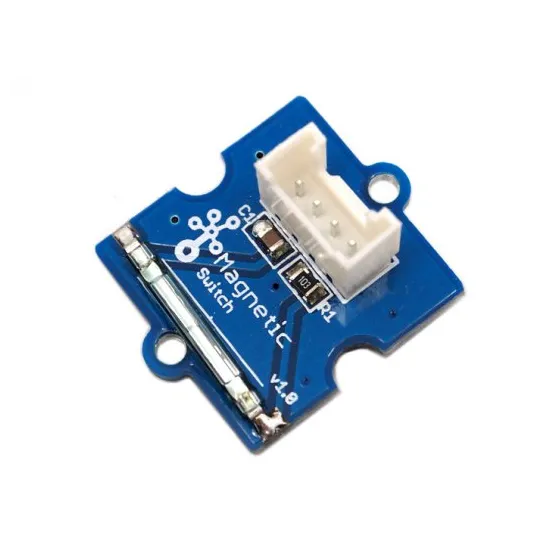

Grove - Interrupteur magnétique
Grove - Interrupteur magnétique
Grove - Interrupteur magnétique

Grove - Interrupteur magnétique

Seeed Studio | A-000000-01314
L’interrupteur magnétique COM11335P : Un petit module Grove fort utile pour jouer les magiciens, ou tout simplement créer un capteur à intégrer dans un appareil de mesure… ou dans une lampe design !
3,42 €
TTC

Dont 0,01 € d'éco-participation

Quantité 5 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

Interrupteur magnétique Grove : Simplicité d’action

L’interrupteur magnétique COM11335P est un module Grove tout simplement basé sur l’action d’un interrupteur à ampoule Reed CT10 de type SPST (unipolaire et unidirectionnel), solidement encapsulé dans le module. Pour faire fonctionner cet interrupteur, il suffit d’approcher un électro-aimant, un aimant ou une combinaison de ces deux éléments pour faire réagir la lame souple présente dans le module.

Ce module est à raccorder sur l’un des ports d’entrée « tout-ou-rien » de votre Arduino, par le biais d’une platine Grove base Shield ou Mega Shield.

Usages de l’interrupteur magnétique COM11335P

Vous pouvez utiliser cet outil dans le cadre de création de capteurs et d’appareils de mesure : capteurs de proximité, d’impulsion, détecteur de niveau, etc. Intégré dans un projet design, ce module peut permettre également d’ouvrir et de fermer un circuit simplement en s’approchant du module, pour une lampe s’allumant par simple contact, par exemple !

Spécifications techniques du module Grove interrupteur magnétique COM11335P

  • Interface compatible Grove
  • Ampoule Reed CT10 (SPST) à contacts en ruthénium normalement ouverts
  • Pouvoir de coupure : 10 W max
  • Tension de service : 200 Vcc max
  • Température de service : -40 à +120°
  • Dimensions : 20x20 mm

Ressources techniques pour l’ interrupteur magnétique Grove

Vous trouverez dans les liens ci-dessous de l’aide pour prendre en main l’interrupteur magnétique Grove:

Fiche technique de l'interrupteur magnetique Grove

Fiche technique de l'interrupteur magnetique Grove(en)

Fichiers Eagle de l'interrupteur magnetique Grove

Fichiers Eagle de l'interrupteur magnetique Grove
