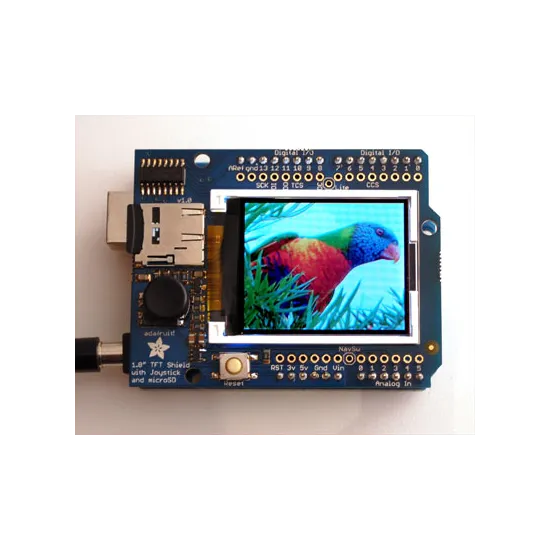

18bit TFT Farbbildschirm für Arduino

Adafruit Industries | A-000000-00707
70,00 €
42,00 € Sparen Sie 40%
Bruttopreis

Einschließlich 0,01 € für die Ökosteuer (nicht durch den Rabatt beeinflusst)

Dieses Arduino Shield bietet ein tolles TFT Display mit 45 nm durchmesser um Bilder in Farbe anzuzeigen.Außerdem besitzt es einenen Joystick, um in einem Ihrer Menüs zu navigiere und einen microSD Slot.
Anzahl
13 Auf Lager

Lieferung in 24 bis 48 Stunden (siehe Bedingungen)

Angebot erstellen

Size Chart
x
Size Chart
Zahlungsarten (siehe Bedingungen)
Kreditkarte
PayPal
Bestellung auf Rechnung
Überweisung

Dieses 18bit TFT Farbdisplay mit 128x160 Pixeln, unterscheidet sich vom CSTN LCD Farbdisplay. Es besitzt eine wesentlich schnellere Bildaufbaurateund sehr schön Farben (18 bits, also 262144 Farben).

Das Shield enthält einen 3V/5V Regler, welcher Ihnen die Vewendung von Arduino Boards mit 5V erlaubt, obwohl der Treiber TFT (ST7735R) Chip 3.3 V erfordert. Das Shield benötigt nur 4 Pins um  mit der Arduino Karte zu kommunizieren (13, 11, 10 und 8).

Zusätzlich steht Ihnen ein Joystick zur Verfügung , um eine Richtung anzugeben und zu bestätigen. Dies ist vor allem sehr hilfreich, wenn sie ein Menü am Bildschirm anzeigen. Der Joystick verwendent den analogen Pin 3. Über Widerstandswerte lässt sich die Joystickposition sehr rasch berechnen.

18bit TFT Farbdisplay für Arduino

Da noch etwas Platz auf der Platine verbleibt, hat Adafruit noch einen Slot für eine microSD Karte verbaut. Wenn Sie eine microSD Karte besitzen, dann können Sie darauf Bilder speichern. Für den mircoSD Kartenslot werden die Pins 4 und 12 verwendet.

Eine vollständige Bedienungsanleitung zeigt, wie die Anschlüsse angelötet werden müssen, wo die graphischen Bibliotheken heruntergeladen werden können und das Display verwendet wird.
