Allgemeiner Überblick

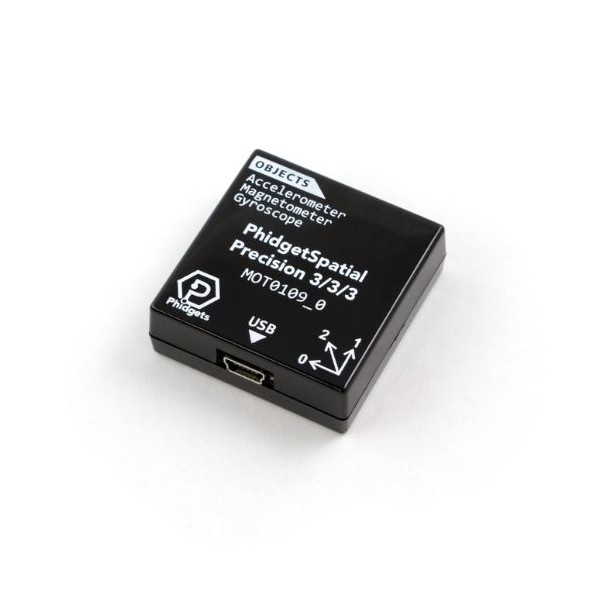

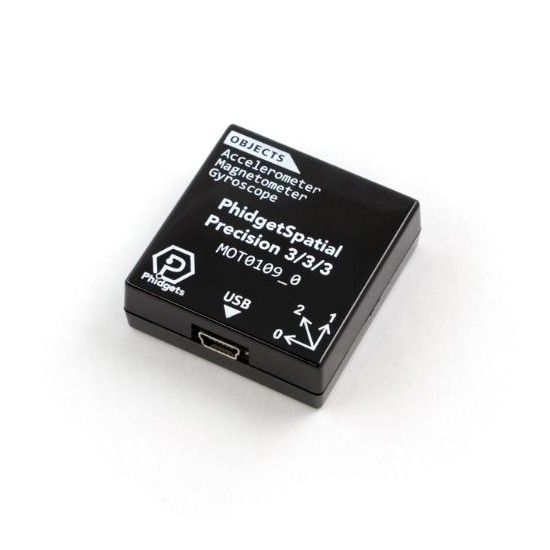

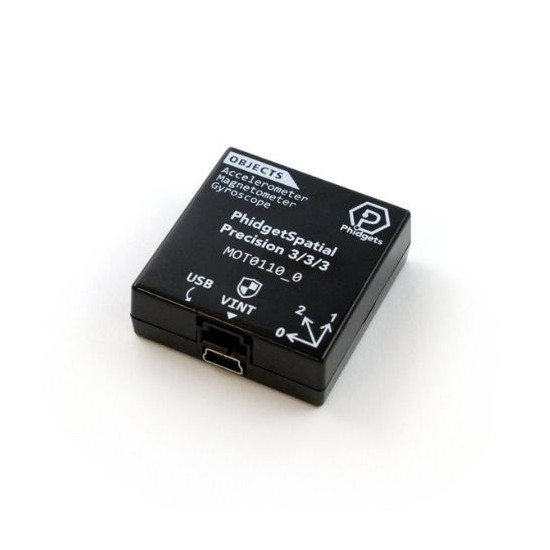

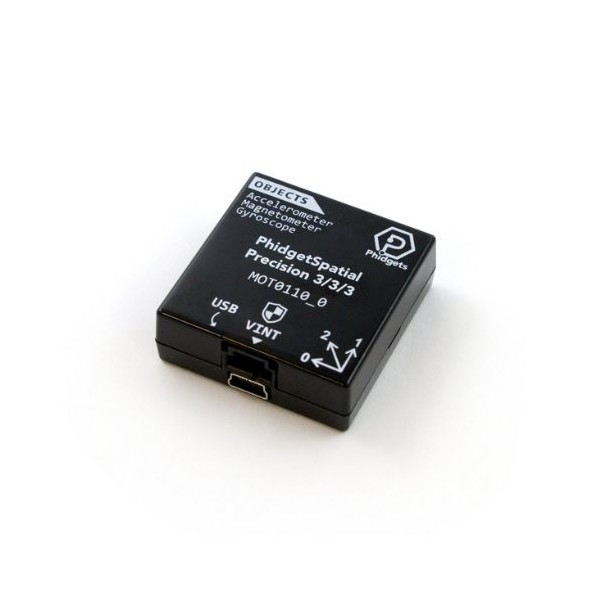

Der PhidgetSpatial Precision 3/3/3 eignet sich ideal für Anwendungen, die eine präzise Bewegungsverfolgung erfordern, wie zum Beispiel Virtual Reality, Robotik, Trägheitsnavigation und mehr. Dieses anspruchsvolle Modul verfügt über mehrere integrierte Sensoren, die lineare Beschleunigung, Winkelgeschwindigkeit und magnetisches Feld entlang aller drei Achsen messen können.
Hauptmerkmale
- Linearer Beschleunigungssensor: Der PhidgetSpatial Precision 3/3/3 ist mit einem hochpräzisen dreifachen Beschleunigungssensor ausgestattet, der lineare Beschleunigungen mit hoher Auflösung messen kann. Er liefert Informationen über Bewegungen in allen drei Dimensionen.
- Winkelgeschwindigkeitssensor: Mit seinem eingebauten dreifachen Gyroskop kann dieser Sensor Winkelgeschwindigkeiten von Rotationen um alle drei Achsen messen. Er liefert präzise Daten zur Verfolgung und Erkennung von Rotationsbewegungen.
- Magnetfeldsensor: Dieses Modul ist auch mit einem dreifachen Magnetometer ausgestattet, das die Messung von Umgebungsmagnetfeldern ermöglicht. Diese Funktion ist besonders nützlich für die Orientierungserkennung und Kompensation magnetischer Störungen.
- Hohe Präzision: Der PhidgetSpatial Precision 3/3/3 bietet eine hohe Präzision bei der Bewegungsmessung dank hochwertiger Sensoren und fortschrittlicher elektronischer Komponenten. Er gewährleistet eine genaue und zuverlässige Messung für empfindliche Anwendungen.
- Benutzerfreundliche Schnittstelle: Dieser Sensor verwendet eine USB-Schnittstelle, die eine einfache und schnelle Verbindung zu einem Computer oder anderen kompatiblen Geräten ermöglicht. Er ist auch mit einer Vielzahl von Entwicklungsplattformen wie Windows, macOS, Linux, Android und iOS kompatibel.
- Bibliotheken und Codebeispiele: Phidgets stellt Softwarebibliotheken und Codebeispiele zur Verfügung, um die Integration des PhidgetSpatial Precision 3/3/3 in Ihre Projekte zu erleichtern. Diese Ressourcen ermöglichen einen schnellen Einstieg und die Entwicklung benutzerdefinierter Anwendungen.
- Kompatibilität mit anderen Phidgets-Modulen: Der PhidgetSpatial Precision 3/3/3 wurde entwickelt, um mit anderen Phidgets-Modulen kompatibel zu sein. Dadurch können Sie komplexere und vernetzte Systeme erstellen, indem Sie verschiedene Sensoren und Aktoren aus dem Phidgets-Sortiment kombinieren.
Technische Daten
Allgemeine Informationen
- Stromversorgung: über Mini-USB- oder VINT-Anschluss
- Maximaler Stromverbrauch: 60 mA (Standard), 450 mA (mit Heizung aktiviert)
- Abtastintervall: 1 s/Messung (min), 1 ms/Messung (max)*
- Betriebstemperatur: -40 °C bis 85 °C
- USB-Spannung: 4,1 V bis 5,3 V DC
- USB-Geschwindigkeit: Full Speed
Beschleunigungssensor
- Messbereich: ±16 g
- Auflösung: 30 µg
- Bandbreite: 250 Hz
- Rauschen (@ 1ms): ±3 mg
- Rauschen (@ 10ms): ±1,5 mg
- Rauschen (@ 100ms): ±200 µg
- Maximale Drift: 2 mg
- Offset (15 bis 30°C): 5 mg
- Offset (stabilisiert bei 50°C): 1 mg
Kreisel
- Messbereich: ±2000°/s
- Auflösung: 0,004°/s
- Rauschen (@ 1ms): ±0,2°/s
- Rauschen (@ 10ms): ±0,05°/s
- Rauschen (@ 100ms): ±0,015°/s
- Maximale Drift: 0,1°/s
- Offset (15 bis 30°C): 0,5°/s
- Offset (stabilisiert bei 50°C): 0,05°/s
Magnetometer
- Messbereich: ±8 G
- Auflösung: 1,5 mG
- Rauschen (@ 10ms): ±10 mG
- Rauschen (@ 50ms): ±5 mG
- Rauschen (@ 100ms): ±2,5 mG
