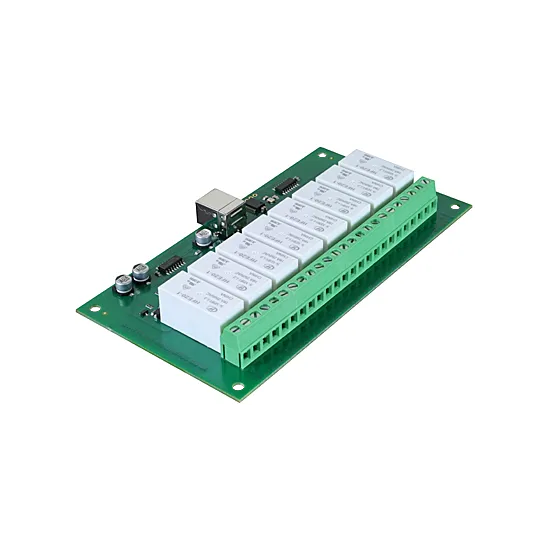

Carte 8 relais USB-RLY16L commandée par USB

DFRobot | A-000000-00710
Cette carte 8 relais USB-RLY16L vous permet de contrôler jusqu'à 8 moteurs ou autres éléments de puissance depuis une prise USB.
Quantité 2 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

Description de la carte 8 relais USB-RLY16L commandée par USB

La carte 8 relais USB-RLY16L commandée par USB est particulièrement adaptée à la commande de bras robotiques ou d'autres robots avec des déplacements modérés. Elle vous permet de commander 8 moteurs différents depuis votre ordinateur sous Windows, sans avoir à embarquer votre programme.

La carte 8 relais USB-RLY16L commandée par USB est alimentée directement par la prise USB, a une faible consommation et possède une LED pour indiquer l'état de chaque relais.

La datasheet des relais est consultable ici.

dimensions de la carte 8 relais USB-RLY16L commandée par USB

Utiliser la carte 8 relais USB-RLY16L commandée par USB

La première étape pour pouvoir utiliser la carte 8 relais USB-RLY16L commandée par USB est d'installer les pilotes. Il vous faut décompresser cette archive et pointer vers le dossier quand Windows recherche les pilotes. Ces pilotes vont permettre de faire apparaître la carte 8 relais USB-RLY16L commandée par USB en temps que port COM.

Vous pouvez ensuite voir votre carte USB-RLY16L dans le 'device manager' de votre PC. Vous aurez besoin de ce numéro de port pour communiquer avec la carte.

Ensuite, il vous suffit d'envoyer des commandes à vos relais pour permettre ou interdire l'alimentation de vos moteurs. Toutes les commandes sont contenues en un octet et répondent immédiatement à l'exception de la commande 'Commander les relais' qui demande un octet supplémentaire contenant l'état dans lequel il faut mettre les relais.

Listes des commandes de la carte 8 relais USB-RLY16L commandée par USB
Commande décimaleCommande hexadécimaleAction
905ALire la version du software. Retourne 2 octets, le premier étant l'ID du module (15) et le second la version du software
915BLire l'état des relais. Retourne un octet dans lequel un bit à 1 signifie que le relais est passant.
925CCommander les relais. L'octet envoyé suivant doit contenir l'état des relais, avec 1 pour un relais passant. Donc 255 = tous les relias passants, 0 = tous les relais bloqués.
935DLire 10 fois la tension d'entrée. 50 représente donc 5.0V
10064Tous les relais à 1
10165Relais 1 à 1
10266Relais 2 à 1
10367Relais 3 à 1
10468Relais 4 à 1
10569Relais 5 à 1
1066ARelais 6 à 1
1076BRelais 7 à 1
1086CRelais 8 à 1
1106ETous les relais à 0
1116FRelais 1 à 0
11270Relais 2 à 0
11371Relais 3 à 0
11472Relais 4 à 0
11573Relais 5 à 0
11674Relais 6 à 0
11775Relais 7 à 0
11876Relais 8 à 0

Pour vous aider à démarrer avec  la carte 8 relais USB-RLY16L commandée par USB, vous pouvez utiliser ce programme tout fait ou consulter ses sources (project visual C# express).
