Convertisseur USB/Série FTDI (3.3V/5V)

DFRobot | A-000000-01013
FTDI Basic Breakout 3.3/5V compatible Arduino
14,56 €
TTC

Dont 0,01 € d'éco-participation

Quantité 3 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

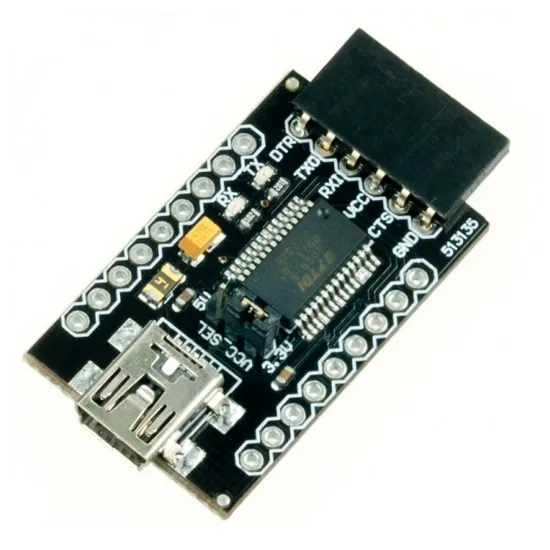

Convertisseur USB/Série FTDI basic board

Cette carte FTDI basic board est un convertisseur USB/Série FTDI FT232RL. Le brochage de cette carte s'adapte au câble FTDI permettant ainsi de travailler avec des cartes Arduino officielles ou Arduino compatibles. La principale différence de cette carte est qu'elle présente la broche DTR à l'opposé de la broche RTS du câble FTDI. La broche DTR permet une réinitialisation automatique de la carte Arduino lorsqu'un nouveau programme (sketch) est téléchargé, ce qui évite à appuyer sur le bouton de réinitialisation. Ce convertisseur USB/Série basique FTDI réinitialisera automatiquement toute carte Arduino qui aura la broche de réinitialisation raccordée à un connecteur à 6 broches.

Les pins marqués BLK et GRN correspondent aux câbles colorés sur un câble FTDI. Le fil noir sur le câble FTDI correspond à GND, tandis que le vert correspond à DTR. Utilisez les pins BLK et GRN afin d'aligner la carte FTDI basic board avec votre carte Arduino cible.

FTDI Basic Breakout

Il y a des avantages et des inconvénients à travailler avec le câble FTDI plutôt qu'avec la carte FTDI basic board. La carte FTDI basic board possède des LEDs TX et RX qui permettent de visualiser le trafic série. De son côté, le câble FTDI est mieux protégé que la carte. Par contre, il est moins aisé d'embarquer le câble dans un montage. Enfin, la carte FTDI basic board utilise DTR afin de réaliser une réinitialisation du matériel tandis que le câble utilise un signal RTS.

La carte FTDI basic board a été conçue pour diminuer le coût de développement d'une solution à base d'Arduino et pour en améliorer la facilité d'usage.

La sortie 3,3/5 V est commutable par cavaliers.

Le schéma technique est disponible à cette adresse : http://www.dfrobot.com/image/data/DFR0065/DFR0065_schematics.pdf.
