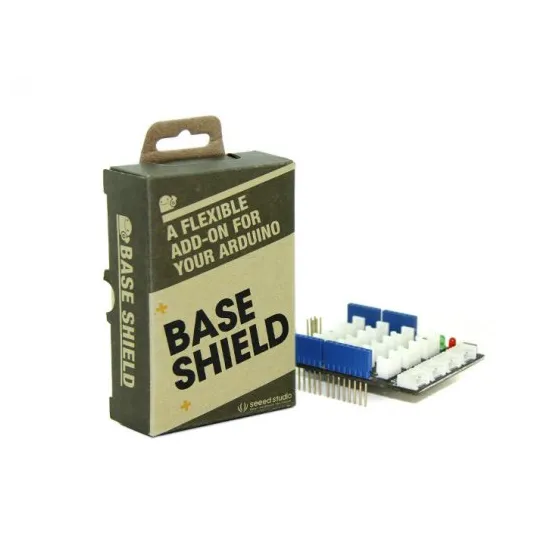

Shield de connexion Grove v2

Seeed Studio | A-000000-00874
1 avis
9,90 €
TTC

Dont 0,01 € d'éco-participation

Le shield de connexion dans sa version 2 est une carte permettant le raccordement immédiat de tous vos capteurs et actionneurs Grove sur une carte Arduino : nul besoin de soudure ou autre bricolage périlleux, tout est prêt à être branché!
Quantité
7 en stock

Chez vous en 24 à 48 h (voir conditions)

Créer un devis

Plus d'infos
x
Plus d'infos
Modes de paiement (voir conditions)
Carte bancaire
PayPal
Mandat administratif
Virement bancaire

Le Shield de connexion V2 : L’électronique pour les paresseux

Le shield de connexion SLD01099P est le reflet-miroir exact des différents pins I/O présents sur une carte Arduino compatible : en clair, il vous suffit de connecter ce module à votre carte Arduino pour pouvoir brancher, sur les différentes entrées et sorties analogiques, connecteurs et broches du shield, tous les modules Groves que vous souhaitez !

Shield de connexion V2: compatibilité et équipements

Ce module de connexion est compatible avec de nombreuses cartes, telles que la carte Arduino UNO, Leonardo, Arduino Mega, Seeeduino V2.21, ou encore la carte Arduino Duemilanove. A noter cependant : la connexion avec une carte Arduino UNO, si vous disposez d’une version de ce shield antérieure à la V1.3b, peut nécessiter le recours à un isolant sur les différents connecteurs pour éviter les courts-circuits.

Au total, ce shield de connexion est doté de 16 connecteurs : 7 connecteurs digitaux (pins I/O), 4 connecteurs analogiques, 4 interfaces I2C et enfin 1 interface UART.

Spécifications techniques de la shield de connexion v2

  • Compatible avec tous les modules Groves
  • Connecteurs : 16 x 4 broches
  • 7 connecteurs digitaux (D2-D8)
  • 4 connecteurs analogiques (A0-A3)
  • 4 interfaces I2C
  • 1 interface UART
  • Broche ISP/ICSP
  • LEDS d’indication de charge et de bouton Reset (Reset par bouton-poussoir sur le côté droit)
  • Chaque broche inclut des connecteurs VCC, GND et I/O
  • Dimensions : 70 x 54 x 20 mm

Ressources pour la carte Shield de connexion v2

Un wiki est disponible en ligne pour vous aider à démarrer avec votre carte Shield de connexion v1.3.

Si vous souhaitez en savoir plus, n'hésitez pas à consulter le document ci-dessous:

Schémas de la shield de connexion V1.3

Schémas de la shield de connexion V 2
