Platine de déploiement pour SC16IS750 I2C/SPI-UART

SparkFun | A-000000-01584

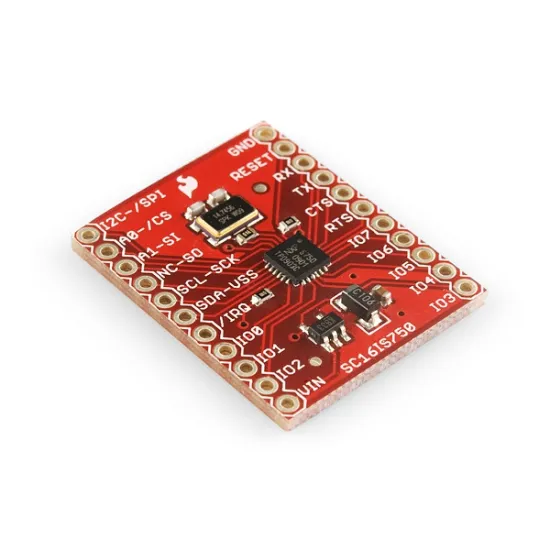

Equipée du fameux circuit SC16IS750, la platine d’interface BOB-09981 vous permet de convertir un signal I2C ou SPI en un seul signal série UART haute performance.
Produit en fin de vie
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Libérez votre interface UART grâce à la platine de déploiement SC16IS750 I2C/SPI-UART!

La platine de déploiement SC16IS750 est donc, comme son nom l’indique, équipée du circuit du même nom, utilisé pour convertir un signal I2C/SPI en un signal série UART. Pourquoi privilégier une communication via l'interface SPI/I2C plutôt que l’UART sur votre carte Arduino ?

Tout d’abord, vous libérez ainsi l’interface UART de votre carte Arduino, ce qui vous permet ainsi de la préserver pour la connexion d’autres modules.

Ensuite, l’utilisation d’une interface SPI ou I2C pour la communication avec des modules Arduino normalement prévus pour un protocole UART permet d’accélérer la transmission des données.

En bref, vous économisez du temps, et de l’espace !

Schéma de la platine de déploiement SC16IS750

Votre platine de déploiement SC16IS750 I2C/SPI-to-UART IC est alimentée via son pin VIN : le courant passe alors par un régulateur 3,3 V LDO (Low-Dropout) qui permet de réguler la tension de sortie même si celle-ci est très proche de la tension d’entrée.

Notez également que la platine de déploiement est également tolérante au 5 V, ce qui la rend compatible avec un grand nombre de microcontrôleurs.

Une nouvelle version de la platine de déploiement SC16IS750 I2C/SPI-UART

Cette carte de déploiement est en réalité une nouvelle version d’un produit aux fonctionnalités similaires, équipé du même circuit SC16IS750.

Cependant, cette version plus ancienne était dotée d’un oscillateur à quartz de 12,288 MHz contre 14,7456 MHz dans la version actuelle, permettant ainsi une gamme de taux de transmission plus importante (de 9600 à 921600 bauds).

Spécifications techniques de la platine de déploiement SC16IS750 I2C/SPI-UART

  • Nombre de pins : 2 x 11
  • Conforme aux normes RoHS
  • Dimensions : 27,9 x 22,9 mm
  • Compatible avec microcontrôleurs 3,3 ou 5 V



Ressources de la carte de déploiement pour SC16IS750 I2C/SPI à UART IC

Retrouvez tous les liens utiles pour intégrer rapidement votre carte de déploiement pour SC16IS750 I2C/SPI à UART dans votre projet électronique !

Notice du SC16IS75

Schéma technique de la carte de déploiement pour SC16IS750 I2C/SPI à UART IC

Librairie WiFly (en)
