Platine WiFi Breakout - CC3000

Module wifi CC3000 : contrôlez la transmission de vos données comme bon vous semble

Dites adieu à la connexion obligatoire UART, le module wifi CC3000 vous permet de transmettre et de recevoir des données via une interface SPI. La connexion wifi est accessible en téléchargeant l’application pour téléphone portable mise au point par Texas Instrument pour son module CC3000 : SmartConfig.

Apprenez en plus dans cette présentation du module wifi CC3000 (3:00)

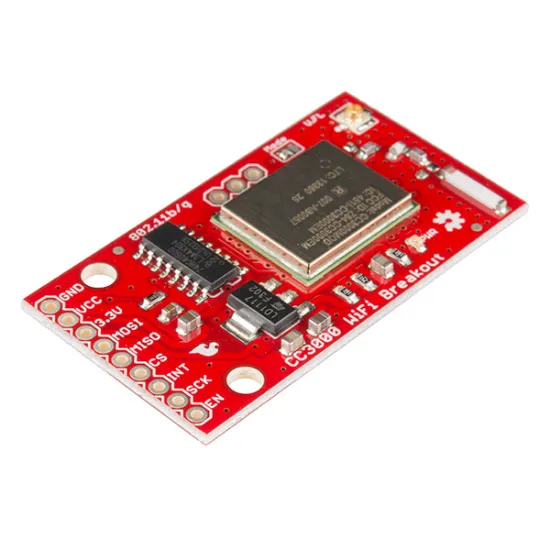

La platine breakout Wifi CC3000 complète astucieusement son module

La platine breakout Wifi conçue pour le module CC3000 de Texas Instruments est utile à plus d’un titre :

• Elle propose un emplacement pour recevoir une antenne supplémentaire, histoire de vous offrir un débit un peu plus important si nécessaire (prévoyez juste l’encoche pour l’antenne si vous avez l’intention d’enfermer votre projet dans un joli boîtier) ;
• Votre breakout Wifi rend également plus accessible les broches du module : Vcc, 3.3V, MOSI, MISO, CS, INT, SCK, et EN.

Spécifications techniques de la platine pour CC3000

• Tension d’alimentation : 3.3V - 12V
• Interface hôte : SPI @ 16MHZ
• Débit (TCP): env. 4Mbps
• Compatible IEEE 802.11 b/g
• Modes de sécurité WEP, WPA/WPA2 (AES et TKIP - Personnel)
• Certifications FCC, IC, CE, and TELEC
• Antenne intégrée WIMAX
• Connexion pour antenne externe supplémentaire
• Dimensions : 46,4 x 26,2 x 3,6 mm

Ressources de la platine breakout Platine WiFi Breakout - CC3000

Ne laissez pas à Google le soin de vous expliquer tout ce que vous avez besoin de savoir sur la Platine WiFi Breakout - CC3000. Nous sommes là pour ça !

• Schéma technique de la platine breakout Wifi CC3000

• Fichiers Eagle de la platine breakout Wifi CC3000

• Données techniques du module CC3000

• Guide de branchement

• Librairie CC3000

• Page Wiki CC3000

• Téléchargement SmartConfig

• Fichiers de conception et logiciel Fritzing
