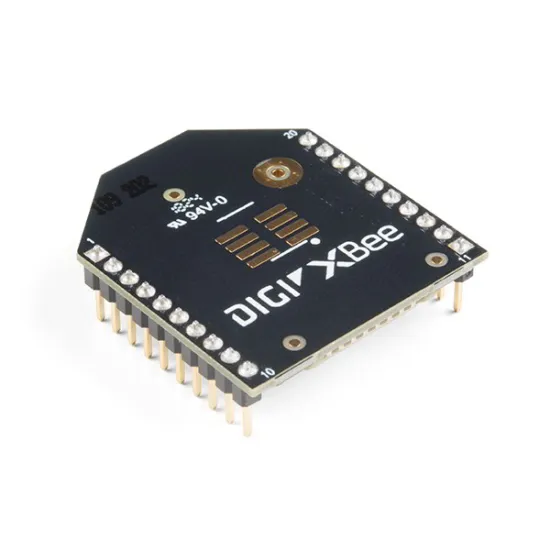

Module XBee 3 - Antenne PCB

Plus d’1 km de portée en extérieur avec votre module XBee 3

Ce module avec antenne intégrée offre une puissance de transmission supérieure à 8 dBM à 40 mA. 2 modules XBee avec antenne PCB peuvent ainsi communiquer jusqu’à 60 mètres de distance en intérieur, et plus d’1,2 km en extérieur.

XBee 3 prend en charge le protocole de communication sans fil 802.15.4 et le protocole ZigBee 3.0. Il est également compatible BLE et peut communiquer par signal UART ou bus SPI.

Programmation du module de communication XBee 3

La nouveauté de ce module de série 3 est qu’il inclut un microcontrôleur programmable en MicroPython via XCTU. Toutefois, la configuration habituelle du module XBee 3 pour la communication sans fil passe, comme toujours par XCTU, il n’est pas nécessaire de programmer en MicroPython pour utiliser le module.

XBee 3 inclut 15 pins d’entrée/sortie numérique et 4 entrée ADC 10 bits. Il est suffisamment performant pour servir de microcontrôleur si besoin.

Spécifications techniques du module PCB XBee série 3

• RF 250 Kbps, 1 Mbps en série
• Portée : 60 mètres (à l’intérieur) à 1,219 km (en extérieur)
• Puissance de transmission : +8 dBM @ 40 mA
• Sensibilité du récepteur : -103 dBM @ 15 mA
• 4 entrées ADC 10 bits
• 15 E/S numériques
• Processeur HCS08 cadencé jusqu’à 50,33 MHz
• Encryptage 128/256 bits AES
• Tension de fonctionnement : 2,1 à 3,6 V
• Courant en mode veille : 1,7 uA
• Support RS-485 intégré
• Commande AT ou support API
• Certifié FCC/ETSI
